Giới Thiệu Về Bản Vẽ Thùng Loa Sub
Bản vẽ thùng loa sub là tài liệu kỹ thuật thiết yếu, phác thảo chi tiết cấu trúc, kích thước và các thông số quan trọng của một thùng loa subwoofer. Đây không chỉ là bản thiết kế đơn thuần mà còn là kim chỉ nam cho quá trình chế tạo, đảm bảo loa siêu trầm hoạt động hiệu quả, tái tạo âm bass sâu lắng và mạnh mẽ. Nội dung này sẽ đi sâu vào tầm quan trọng, các thành phần cấu tạo, và những loại bản vẽ phổ biến nhất, giúp bạn hiểu rõ hơn về bản vẽ thùng loa sub.

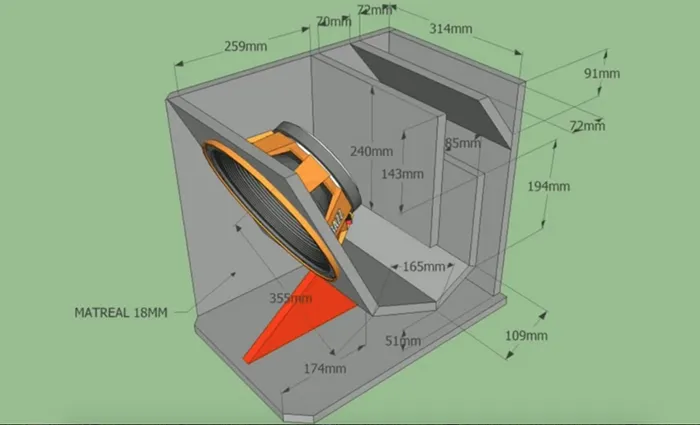

Bản Vẽ Thùng Loa Sub Là Gì?
Về cơ bản, bản vẽ thùng loa sub là một bản thiết kế kỹ thuật chi tiết, thể hiện rõ ràng hình dáng, kích thước, vật liệu cấu tạo, vị trí lắp đặt củ loa bass, các cổng thoát hơi (port) nếu có, và phương pháp lắp ráp các bộ phận của thùng loa subwoofer. Bản vẽ này đóng vai trò là blueprint, hướng dẫn người thi công từ khâu chuẩn bị vật liệu đến lắp ráp cuối cùng, đảm bảo thùng loa được tạo ra đúng với ý đồ thiết kế ban đầu.

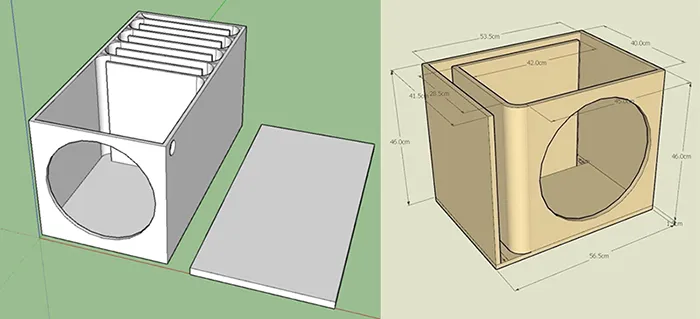

Các Thành Phần Chính Của Một Bản Vẽ Thùng Loa Sub
Một bản vẽ thùng loa sub hoàn chỉnh thường bao gồm các thông tin cốt lõi sau đây:
Kích Thước Tổng Thể
Đây là thông số cơ bản nhất, bao gồm chiều cao, chiều rộng và chiều sâu của thùng loa. Các kích thước này không chỉ quyết định không gian vật lý mà thùng loa chiếm dụng mà còn ảnh hưởng trực tiếp đến thể tích bên trong. Thể tích thùng loa là yếu tố cực kỳ quan trọng, quyết định dải tần số mà loa có thể tái tạo và hiệu suất hoạt động của củ loa bass.
Vật Liệu Cấu Tạo
Bản vẽ sẽ chỉ định loại vật liệu được khuyến nghị sử dụng để đóng thùng. Phổ biến nhất là các loại gỗ công nghiệp như MDF (Medium-Density Fibreboard) hoặc ván ép (plywood) với độ dày cụ thể. Một số thiết kế cao cấp có thể yêu cầu gỗ tự nhiên hoặc các vật liệu composite đặc biệt. Lựa chọn vật liệu phù hợp ảnh hưởng lớn đến độ cứng vững, khả năng triệt tiêu rung động và cộng hưởng, từ đó tác động đến chất lượng âm thanh cuối cùng.
Vị Trí Đặt Củ Loa Bass
Bản vẽ sẽ chỉ rõ vị trí chính xác nơi củ loa bass được lắp đặt trên mặt thùng. Thông số này bao gồm đường kính lỗ khoét, khoảng cách từ các cạnh, và đôi khi cả vị trí tâm của lỗ khoét. Việc đặt loa đúng vị trí giúp tối ưu hóa sự phân tán âm thanh và hiệu suất của củ loa.
Lỗ Thông Hơi (Port)
Đối với các loại thùng loa có thiết kế bass reflex (thùng loa phản xạ âm), bản vẽ sẽ mô tả chi tiết vị trí, đường kính và chiều dài của lỗ thông hơi (port). Lỗ thông hơi này đóng vai trò quan trọng trong việc cộng hưởng và tăng cường dải tần số thấp, giúp âm bass trở nên mạnh mẽ và sâu hơn. Thiết kế port không chính xác có thể gây ra tiếng rít, ù hoặc làm giảm hiệu suất.
Chi Tiết Lắp Ráp Và Gia Cố
Bản vẽ cung cấp các hướng dẫn về cách cắt, ghép nối các tấm vật liệu, cũng như các chi tiết gia cố bên trong thùng (ví dụ: thanh giằng). Mục tiêu là tạo ra một cấu trúc thùng loa kín khít, chắc chắn, giảm thiểu tối đa sự rung động và cộng hưởng không mong muốn, vốn là kẻ thù của âm thanh sạch.
Tầm Quan Trọng Của Bản Vẽ Thùng Loa Sub Trong Thực Tế
Việc sở hữu một bản vẽ chi tiết và chính xác mang lại nhiều lợi ích thiết thực, đặc biệt trong lĩnh vực âm thanh chuyên nghiệp và DIY (Do It Yourself).

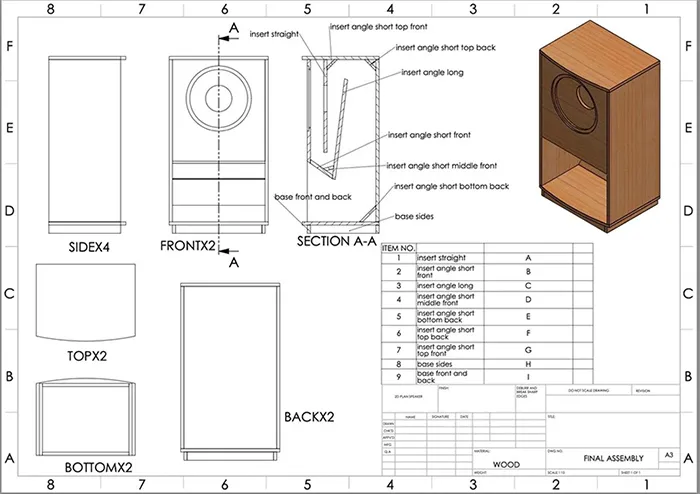

Đảm Bảo Độ Chính Xác Kích Thước Từng Bộ Phận
Bản vẽ là công cụ đắc lực giúp xác định chính xác kích thước của từng tấm gỗ, từng chi tiết nhỏ. Điều này giúp người thợ dễ dàng cắt gọt vật liệu, tránh sai sót tốn kém thời gian và nguyên liệu. Khi mọi bộ phận đều được cắt với độ chính xác cao, quá trình lắp ráp sẽ diễn ra thuận lợi, đảm bảo thùng loa thành phẩm có cấu trúc vững chắc và thẩm mỹ.
Hỗ Trợ Tối Ưu Hóa Quy Trình Sản Xuất Tự Động
Các phần mềm thiết kế và máy cắt CNC hiện đại có thể đọc trực tiếp dữ liệu từ bản vẽ. Việc nhập kích thước từ bản vẽ vào các phần mềm này giúp tự động hóa quá trình cắt vật liệu, đảm bảo sự đồng nhất và chính xác tuyệt đối giữa các chi tiết. Điều này không chỉ tăng năng suất mà còn giảm thiểu sai số do con người, đặc biệt quan trọng với các đơn vị sản xuất quy mô lớn.
Lựa Chọn Nguyên Vật Liệu Phù Hợp
Dựa vào các yêu cầu kỹ thuật và cấu trúc trong bản vẽ, người thi công có thể dễ dàng lựa chọn loại vật liệu (gỗ MDF, ván ép, độ dày, mật độ…) phù hợp nhất. Việc này không chỉ đảm bảo thùng loa đạt được các tiêu chí về độ bền, khả năng chống rung mà còn tối ưu hóa hiệu quả âm học, giúp loa tái tạo âm bass như mong đợi.

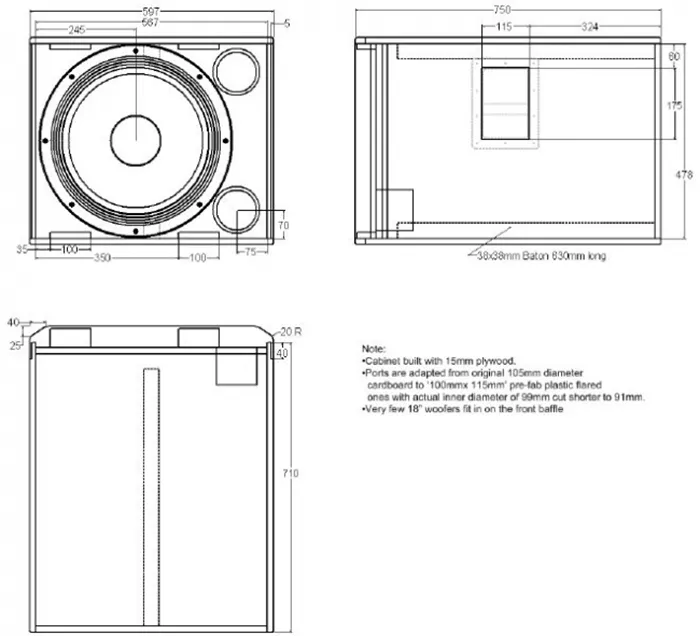

Đảm Bảo Sự Khớp Nối Hoàn Hảo Giữa Các Chi Tiết
Bản vẽ chi tiết từng góc cạnh, từng mối ghép, giúp người lắp ráp hình dung rõ ràng cách các bộ phận kết nối với nhau. Điều này đảm bảo thùng loa được lắp ráp kín khít, không có khe hở, từ đó ngăn chặn rò rỉ âm thanh và giảm thiểu cộng hưởng không mong muốn. Sự khớp nối chính xác góp phần tạo nên một sản phẩm hoàn chỉnh, bền bỉ và có chất lượng âm thanh cao.
Các Loại Bản Vẽ Thùng Loa Sub Phổ Biến Nhất
Việc lựa chọn loại thùng loa và bản vẽ phù hợp phụ thuộc vào củ loa bass bạn sử dụng, không gian lắp đặt và mục đích sử dụng. Dưới đây là các kích thước củ loa phổ biến và đặc điểm bản vẽ tương ứng:

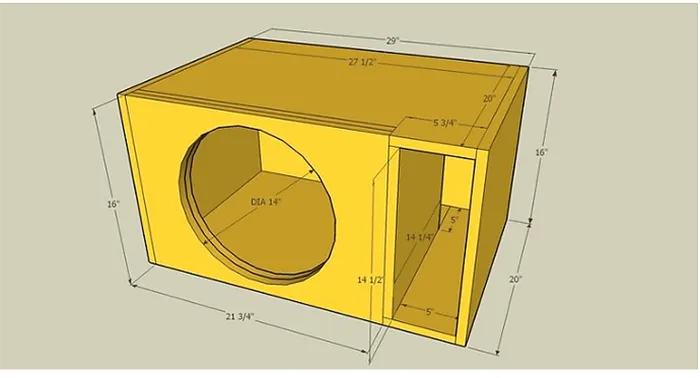

1. Bản Vẽ Thùng Loa Sub Bass 20cm (8 inch)
Loại thùng loa này thường có kích thước nhỏ gọn, phù hợp với những không gian hạn chế như phòng khách gia đình, phòng ngủ hoặc các hệ thống âm thanh xe hơi. Bản vẽ cho sub bass 20 thường tập trung vào việc tối ưu hóa thể tích để củ loa hoạt động hiệu quả, cho âm bass chắc gọn, có lực nhưng không quá ồn ào. Thiết kế có thể là thùng kín (sealed) hoặc thùng bass reflex với port nhỏ.
- Ưu điểm: Kích thước nhỏ, dễ lắp đặt, giá thành hợp lý, phù hợp cho nhu cầu nghe nhạc nhẹ nhàng, xem phim.
- Nhược điểm: Khả năng tái tạo tần số siêu trầm hạn chế, độ lớn âm thanh không quá cao.
- Vật liệu thường dùng: MDF dày 12-15mm.

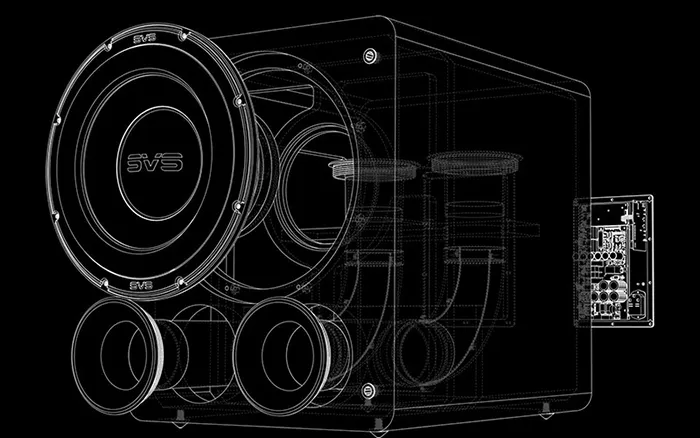

2. Bản Vẽ Thùng Loa Sub Bass 25cm (10 inch)
Sub bass 25cm mang lại sự cân bằng tốt giữa kích thước và hiệu suất. Đây là lựa chọn phổ biến cho các dàn âm thanh gia đình, phòng karaoke hoặc các hệ thống âm thanh cỡ vừa. Bản vẽ cho loại này thường thiết kế thể tích thùng lớn hơn sub 20, có thể sử dụng cả thùng kín hoặc thùng bass reflex với port có đường kính và chiều dài được tính toán kỹ lưỡng để tối ưu hóa dải tần số thấp.
- Ưu điểm: Âm bass mạnh mẽ, sâu hơn sub 20, đáp ứng tốt nhu cầu xem phim, nghe nhạc đa dạng, vẫn giữ được sự linh hoạt trong lắp đặt.
- Nhược điểm: Cần không gian lớn hơn sub 20.
- Vật liệu thường dùng: MDF dày 15-18mm.

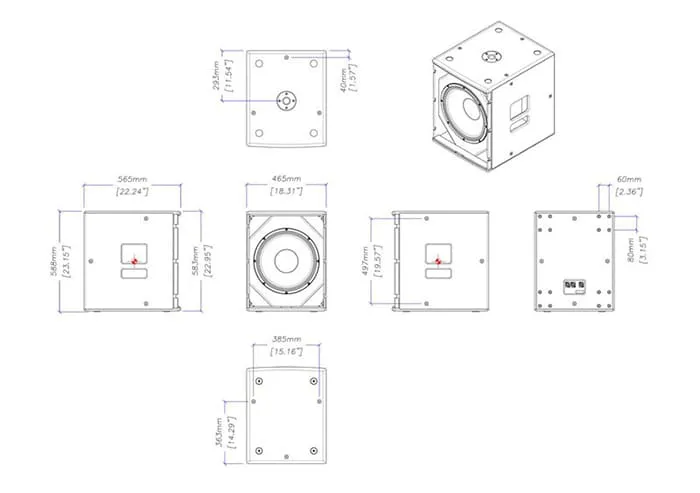

3. Bản Vẽ Thùng Loa Sub Bass 30cm (12 inch)
Đây là kích thước củ loa được ưa chuộng trong các hệ thống âm thanh chuyên nghiệp, dàn karaoke gia đình cao cấp, hoặc các phòng nghe nhạc đòi hỏi âm bass uy lực. Bản vẽ cho sub bass 30 thường có thể tích lớn, yêu cầu vật liệu dày dặn và gia cố chắc chắn để chịu được áp lực âm thanh cao. Các thiết kế bass reflex với port lớn hoặc các loại thùng đặc biệt như band-pass, transmission line cũng thường xuất hiện ở kích thước này.
- Ưu điểm: Âm bass cực kỳ mạnh mẽ, sâu, uy lực, khả năng bao phủ không gian rộng.
- Nhược điểm: Kích thước lớn, nặng, yêu cầu không gian lắp đặt tương đối, giá thành cao hơn.
- Vật liệu thường dùng: MDF dày 18mm trở lên, có gia cố.

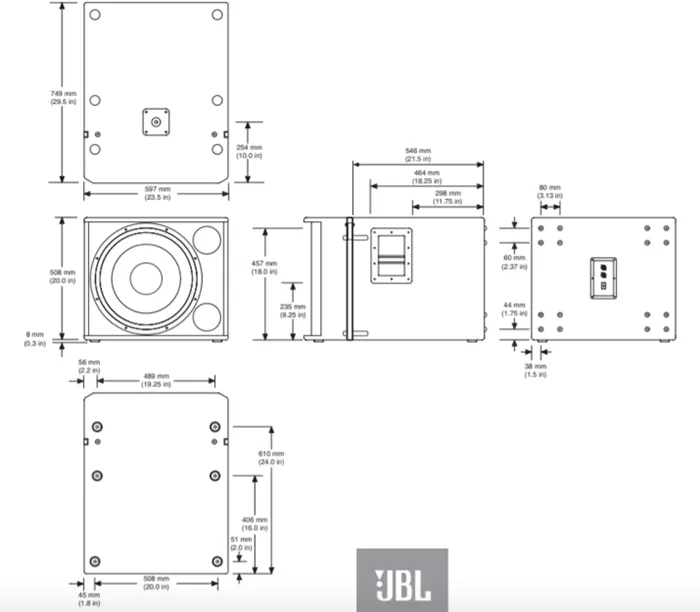

4. Bản Vẽ Thùng Loa Sub Bass 40cm (15 inch)
Sub bass 40cm là lựa chọn cho các hệ thống âm thanh sân khấu, hội trường, bar, club hoặc các rạp chiếu phim chuyên nghiệp. Bản vẽ cho loại này thường có thể tích rất lớn, đòi hỏi vật liệu cao cấp, dày và chắc chắn, cùng với thiết kế tối ưu hóa luồng khí và giảm thiểu méo tiếng ở công suất cao. Các loại thùng loa lớn như horn-loaded subwoofer cũng có thể sử dụng củ loa 40cm.
- Ưu điểm: Âm bass cực kỳ mạnh mẽ, có khả năng tạo hiệu ứng rung động mạnh mẽ, phù hợp cho không gian lớn và yêu cầu khắt khe về âm thanh.
- Nhược điểm: Kích thước rất lớn, cồng kềnh, nặng, yêu cầu không gian rộng và hệ thống âm thanh đi kèm mạnh mẽ.
- Vật liệu thường dùng: MDF dày 18-25mm, gỗ bạch dương, có gia cố kỹ lưỡng.
5. Bản Vẽ Thùng Loa Sub Bass 50cm (18 inch)
Đây là kích thước củ loa siêu trầm lớn nhất và mạnh mẽ nhất, thường chỉ xuất hiện trong các hệ thống âm thanh chuyên nghiệp cho sự kiện quy mô lớn, concert, hoặc các ứng dụng đòi hỏi âm bass có tần số cực thấp và áp lực âm thanh cực đại. Bản vẽ cho sub bass 50cm là những thiết kế phức tạp, yêu cầu kỹ thuật cao, vật liệu siêu bền và quy trình thi công tỉ mỉ để đảm bảo an toàn và hiệu suất tối ưu.
- Ưu điểm: Khả năng tái tạo âm trầm sâu nhất, mạnh mẽ nhất, tạo hiệu ứng âm thanh sống động, chân thực ở quy mô lớn.
- Nhược điểm: Cực kỳ cồng kềnh, nặng, chi phí cao, yêu cầu không gian rất lớn và hệ thống điện, âm thanh chuyên dụng.
- Vật liệu thường dùng: MDF dày 25mm trở lên, gỗ bạch dương, gia cố nhiều lớp.
Lưu Ý Khi Sử Dụng Bản Vẽ Thùng Loa Sub
Khi bạn tìm kiếm hoặc sử dụng một bản vẽ thùng loa sub, hãy lưu ý một số điểm sau để đảm bảo kết quả tốt nhất:
- Phù hợp với Củ Loa: Bản vẽ phải được thiết kế riêng cho củ loa bass bạn định sử dụng. Thông số kỹ thuật của củ loa (Thiele/Small parameters như Fs, Qts, Vas) là yếu tố quyết định thể tích thùng và loại thùng phù hợp. Một bản vẽ chung chung có thể không mang lại hiệu quả mong muốn.
- Chất Lượng Vật Liệu: Sử dụng vật liệu đúng như bản vẽ khuyến nghị, đặc biệt là độ dày và loại gỗ. Vật liệu kém chất lượng hoặc không đủ dày sẽ làm giảm độ cứng vững của thùng, gây rung động và ảnh hưởng xấu đến âm thanh.
- Độ Kín Khít: Quá trình lắp ráp cần đảm bảo thùng loa kín khít tuyệt đối, trừ các lỗ thông hơi được thiết kế sẵn. Bất kỳ khe hở nào cũng sẽ làm giảm hiệu suất và gây ù tiếng.
- Độ Chính Xác: Tuân thủ nghiêm ngặt các kích thước trên bản vẽ. Sai số dù nhỏ cũng có thể ảnh hưởng đến âm học của thùng loa.
- Mục Đích Sử Dụng: Lựa chọn bản vẽ phù hợp với không gian và nhu cầu nghe nhạc, xem phim của bạn. Một thùng loa quá lớn cho phòng nhỏ sẽ gây khó chịu, ngược lại, thùng quá nhỏ sẽ không phát huy hết sức mạnh.
Việc tìm hiểu kỹ lưỡng về bản vẽ thùng loa sub và áp dụng đúng các nguyên tắc thiết kế sẽ giúp bạn sở hữu một hệ thống âm thanh mạnh mẽ, chất lượng cao, mang lại trải nghiệm nghe nhạc và giải trí tuyệt vời.
Ngày chỉnh sửa 14/01/2026 by Anh Ngân
