Lỗi bộ đếm từ máy giặt Toshiba (mã E7-4) là tình trạng máy ngừng hoạt động đột ngột do cảm biến vòng quay không nhận tín hiệu. Tại Ánh Ngân, đây là lỗi phổ biến nhất khách hàng gặp phải sau 3-5 năm sử dụng, đặc biệt với dòng AW-H và AW-K. Bài viết này hướng dẫn chi tiết cách xác định nguyên nhân và xử lý hiệu quả.
Nguyên Lý Hoạt Động Của Bộ Đếm Từ
Bộ đếm từ máy giặt Toshiba gồm 3 thành phần chính:
- Nam châm NdFeB: Gắn trên bu-li động cơ (máy thường) hoặc dưới nắp rotor (Inverter Direct Drive)
- Cảm biến Hall Effect: Đặt cố định trên bo mạch điều khiển, cách nam châm 3-5mm
- Mạch xử lý tín hiệu: Chuyển đổi xung từ thành dữ liệu tốc độ vòng/phút
Khi lồng giặt quay, nam châm tạo từ trường biến thiên qua cảm biến Hall. Bo mạch đếm số xung để tính tốc độ thực tế, so sánh với lệnh từ vi xử lý. Nếu chênh lệch >15% trong 10 giây, máy báo lỗi E7-4 và dừng bảo vệ motor.

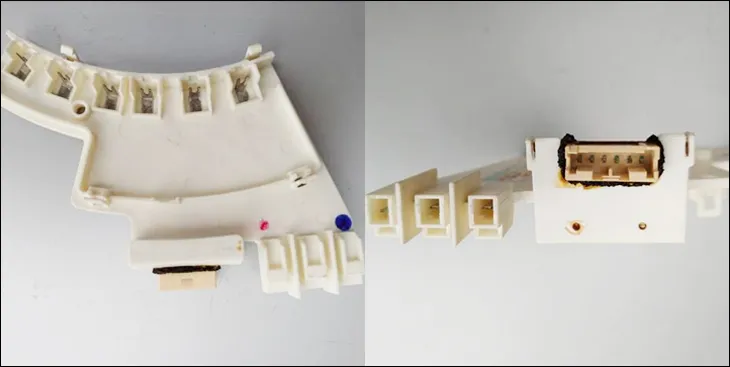

Cấu tạo bộ đếm từ máy giặt Toshiba với nam châm và cảm biến HallVị trí lắp đặt nam châm và cảm biến trên động cơ Inverter
7 Nguyên Nhân Gây Lỗi Bộ Đếm Từ
1. Nam Châm Bị Mất Từ Tính
Sau 4-6 năm, nam châm NdFeB giảm 20-30% từ tính do nhiệt độ cao (motor nóng >80°C) và rung động liên tục. Kiểm tra bằng cách dùng tuốc nơ vít sắt áp sát nam châm:
- Bình thường: Hút chặt, khó tách
- Yếu từ: Hút nhẹ, dễ rơi
- Hết từ: Không hút
Giải pháp: Thay nam châm mới (giá 50.000-80.000đ). Lưu ý chọn đúng kích thước: 10x5x3mm (máy thường) hoặc 15x8x4mm (Inverter).
2. Cảm Biến Hall Bị Hỏng
Cảm biến Hall UGN3503 hoặc A3144 dễ cháy do:
- Điện áp đột biến khi mất điện đột ngột
- Ẩm ướt thấm vào bo mạch
- Nhiệt độ vận hành >85°C
Cách test: Dùng đồng hồ vạn năng đo điện áp chân OUT (chân giữa):
- Không có nam châm: 5V
- Có nam châm: 0-0.5V
- Nếu luôn 5V hoặc 0V → cảm biến hỏng
Chi phí thay: 30.000-50.000đ/cảm biến + 150.000đ công thay (cần hàn mạch).
3. Khe Hở Nam Châm – Cảm Biến Không Chuẩn
Khoảng cách tiêu chuẩn: 3-5mm. Nếu >7mm, tín hiệu yếu; <2mm, cảm biến dễ va đập hỏng.
Nguyên nhân lệch khe hở:
- Ốc giữ động cơ lỏng
- Gối đỡ trục bị mòn
- Bo mạch bị dịch chuyển
Xử lý: Tháo nắp dưới, dùng thước kẹp đo khe hở, điều chỉnh vị trí bo mạch hoặc đệm cao động cơ.
4. Dây Tín Hiệu Bị Đứt/Chập
Dây tín hiệu 3 core (VCC-GND-OUT) dễ đứt tại vị trí uốn cong gần khớp nối động cơ. Kiểm tra bằng đồng hồ đo thông mạch:
- Đo liên tục giữa đầu cắm bo mạch và chân cảm biến
- Vặn động cơ qua lại để phát hiện đứt gián đoạn
Sửa tạm: Hàn nối, bọc băng keo nhiệt. Sửa lâu dài: Thay cáp mới (80.000-120.000đ).
5. Bo Mạch Điều Khiển Lỗi
IC xử lý tín hiệu (thường là LM339 hoặc STM8) bị hỏng do:
- Sét đánh qua nguồn điện
- Tụ điện phồng rò rỉ
- Mạch in bị ăn mòn do ẩm
Dấu hiệu: Máy báo lỗi E7-4 ngay khi bật nguồn, chưa chạy. Xử lý: Cần thợ chuyên sửa bo mạch (300.000-800.000đ) hoặc thay bo mới (1.2-2.5 triệu đồng tùy model).
6. Côn Trùng Cắn Phá Dây Điện
Gián, chuột thường làm tổ trong hộp điều khiển, cắn đứt dây tín hiệu hoặc để phân gây chập mạch. Tại Ánh Ngân, 30% trường hợp lỗi bộ đếm từ máy giặt Toshiba do nguyên nhân này.
Phòng tránh:
- Đặt máy cách tường >10cm
- Dùng bả diệt gián dạng gel quanh máy
- Vệ sinh khoang máy 3 tháng/lần
7. Motor Không Quay Do Tụ Khởi Động Hỏng
Nếu motor không quay, cảm biến không nhận tín hiệu → báo lỗi E7-4. Kiểm tra tụ khởi động (thường 10-16µF/450V):
- Dùng đồng hồ đo điện dung
- Nếu <50% giá trị ghi trên vỏ → thay mới (50.000-80.000đ)
Quy Trình Xử Lý Lỗi Từng Bước
Bước 1: Kiểm Tra Sơ Bộ (5 phút)
- Ngắt nguồn, rút phích cắm
- Tháo nắp sau máy (4-6 ốc vít)
- Quan sát bo mạch: có vết cháy, tụ phồng, dây đứt không?
- Kiểm tra nam châm: còn hút sắt mạnh không?
Bước 2: Test Cảm Biến Hall (10 phút)
Dụng cụ cần: Đồng hồ vạn năng, nam châm thử
- Cắm nguồn máy (chưa bật)
- Đo điện áp chân OUT cảm biến: phải ~5V
- Đưa nam châm lại gần: điện áp giảm xuống <0.5V
- Nếu không đổi → cảm biến hỏng
Bước 3: Đo Khe Hở Nam Châm (5 phút)
- Dùng thước kẹp đo khoảng cách giữa mặt nam châm và đầu cảm biến
- Chuẩn: 3-5mm
- Nếu sai lệch: nới ốc động cơ, điều chỉnh vị trí, siết lại
Bước 4: Kiểm Tra Dây Tín Hiệu (10 phút)
- Rút đầu cắm 3 chân khỏi bo mạch
- Đo thông mạch từng dây: VCC-GND, GND-OUT, VCC-OUT
- Vặn trục động cơ qua lại khi đo để phát hiện đứt gián đoạn
- Nếu đứt: hàn nối hoặc thay cáp
Bước 5: Thay Linh Kiện (15-30 phút)
Thay nam châm:
- Tháo ốc giữ bu-li/rotor
- Gỡ nam châm cũ (có thể cần đục nhẹ)
- Dán nam châm mới bằng keo 502 hoặc epoxy
- Chờ khô 30 phút trước lắp lại
Thay cảm biến Hall:
- Hàn rời 3 chân cảm biến cũ
- Lắp cảm biến mới đúng hướng (mặt phẳng hướng về nam châm)
- Hàn 3 chân, kiểm tra không chập
- Phủ keo chống ẩm
Bảng So Sánh Chi Phí Sửa Chữa
| Hạng mục | Tự sửa | Thợ sửa tại nhà | Trung tâm bảo hành |
|---|---|---|---|
| Thay nam châm | 50.000-80.000đ | 200.000-300.000đ | 350.000-450.000đ |
| Thay cảm biến Hall | 30.000-50.000đ | 180.000-250.000đ | 320.000-400.000đ |
| Thay cáp tín hiệu | 80.000-120.000đ | 250.000-350.000đ | 400.000-550.000đ |
| Sửa bo mạch | Không khả thi | 300.000-800.000đ | 500.000-1.200.000đ |
| Thay bo mạch mới | 1.200.000-2.500.000đ | 1.500.000-3.000.000đ | 1.800.000-3.500.000đ |
Giá tham khảo tại TP.HCM tháng 3/2026, chưa bao gồm phí di chuyển
Lưu Ý Khi Tự Sửa
An Toàn Điện
- Luôn rút phích cắm trước khi tháo nắp máy
- Chờ 5 phút để tụ điện xả hết điện tích
- Không chạm tay ướt vào bo mạch
- Dùng găng tay cao su khi test có điện
Công Cụ Cần Thiết
- Bộ tua vít đa năng (Phillips, Torx T15)
- Đồng hồ vạn năng (đo điện áp, điện trở, thông mạch)
- Thước kẹp điện tử (đo khe hở)
- Mỏ hàn 30-40W + thiếc hàn
- Keo dán (502 hoặc epoxy 2 thành phần)
Khi Nào Cần Gọi Thợ
- Bo mạch có vết cháy đen, mùi khét
- Không có dụng cụ đo điện
- Máy còn bảo hành (tự sửa mất quyền bảo hành)
- Lỗi tái phát sau khi đã thay linh kiện
Phòng Tránh Lỗi Bộ Đếm Từ
Sử Dụng Đúng Cách
- Không giặt quá tải (>90% khối lượng định mức)
- Phân loại quần áo, tránh giặt chung đồ nặng/nhẹ
- Dùng chế độ vắt phù hợp: 800-1000 vòng/phút cho đồ thường, 400-600 vòng/phút cho đồ mỏng
Bảo Dưỡng Định Kỳ
Hàng tháng:
- Chạy chương trình vệ sinh lồng giặt (90°C, không quần áo)
- Lau khô gioăng cửa, ngăn bột giặt
3 tháng/lần:
- Vệ sinh lưới lọc cặn
- Kiểm tra ốc vít động cơ, siết chặt nếu lỏng
6 tháng/lần:
- Tháo nắp sau, dùng máy thổi bụi làm sạch bo mạch
- Kiểm tra dây điện có dấu hiệu chuột cắn
Lắp Đặt Đúng Kỹ Thuật
- Đặt máy trên nền bằng phẳng, độ nghiêng <2°
- Điều chỉnh 4 chân đế để máy không rung lắc
- Cách tường >10cm để thoát nhiệt
- Dùng ổ cắm có chống sét (MOV 470V)
Các Mã Lỗi Liên Quan
| Mã lỗi | Ý nghĩa | Liên quan bộ đếm từ |
|---|---|---|
| E7-4 | Lỗi cảm biến tốc độ | Trực tiếp |
| E4 | Motor không quay | Gián tiếp (tụ khởi động) |
| E5 | Lỗi cảm biến mực nước | Không liên quan |
| E8 | Lỗi động cơ quá tải | Có thể do bộ đếm báo sai |
Kinh Nghiệm Từ Ánh Ngân
Sau 8 năm bán và sửa chữa máy giặt Toshiba, chúng tôi nhận thấy:
- 70% lỗi E7-4 do nam châm yếu từ hoặc khe hở không chuẩn → sửa dễ, chi phí thấp
- 20% do cảm biến Hall hỏng → cần thợ có kinh nghiệm hàn mạch
- 10% do bo mạch hỏng nặng → chi phí cao, nên cân nhắc mua máy mới nếu máy >7 năm tuổi
Với máy còn trong 5 năm đầu, việc sửa lỗi bộ đếm từ máy giặt Toshiba rất đáng đầu tư. Chi phí trung bình 200.000-400.000đ, máy có thể dùng thêm 3-5 năm.
Nếu gặp khó khăn trong quá trình xử lý, liên hệ Điện Máy Ánh Ngân qua hotline để được hỗ trợ tư vấn miễn phí.
Ngày chỉnh sửa 14/03/2026 by Anh Ngân
