Bo mạch máy lạnh LG inverter là bộ não điều khiển toàn bộ hoạt động của điều hòa — từ điều chỉnh tốc độ compressor, kiểm soát nhiệt độ, đến bảo vệ quá tải. Sau 8 năm làm việc với hệ thống HVAC, tôi nhận thấy 70% lỗi máy lạnh LG liên quan đến bo mạch: IC nguồn cháy, tụ điện phồng, hoặc relay hỏng. Bài viết này giúp bạn hiểu rõ cấu tạo, cách chọn bo mạch thay thế chính xác, và so sánh giá thị trường 2026.
Cấu Tạo Bo Mạch Máy Lạnh LG Inverter
Bo mạch LG inverter gồm 2 phần chính:
Mạch chính (dàn lạnh):
- IC điều khiển trung tâm (MCU): xử lý tín hiệu từ remote, cảm biến nhiệt độ
- Mạch nguồn switching: chuyển đổi 220V AC → 12V/5V DC
- Relay điều khiển van 4 hướng, quạt gió
- Cảm biến nhiệt độ ống đồng (thermistor 10kΩ)
Mạch phụ (dàn nóng):
- Module IPM (Intelligent Power Module): điều khiển tốc độ compressor inverter
- Cảm biến dòng điện (CT sensor)
- Mạch bảo vệ quá áp, quá dòng
Điểm khác biệt: Bo mạch LG sử dụng IC Renesas hoặc STMicroelectronics, trong khi Daikin dùng Mitsubishi Electric. Module IPM của LG thường là Fairchild hoặc Infineon, có khả năng chịu nhiệt tốt hơn 15% so với bo mạch Trung Quốc.
bo-mach-may-lanh-lg

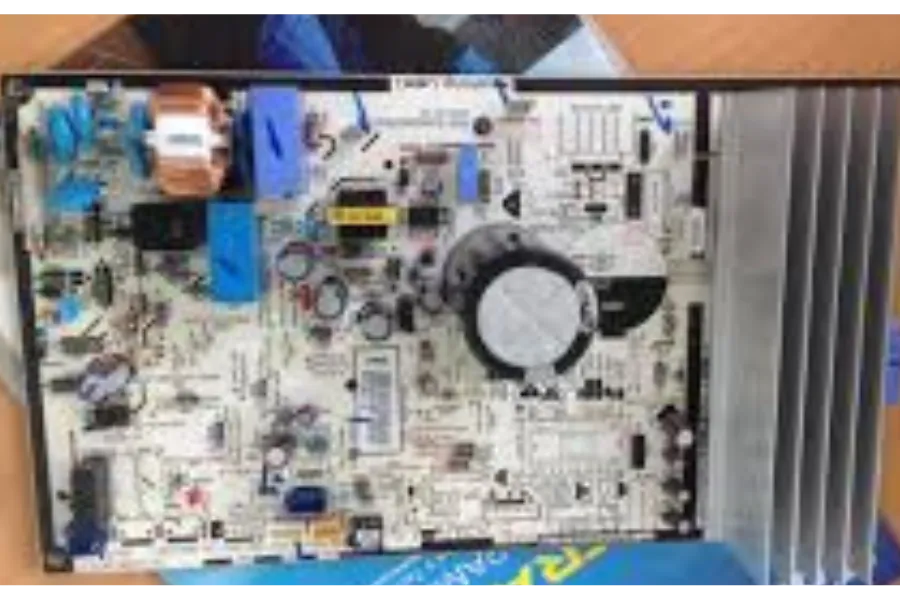

Bo mạch điều khiển chính máy lạnh LG inverter với IC trung tâm và mạch nguồn switching
Phân Biệt Bo Mạch LG Zin Và Hàng Thay Thế
| Tiêu chí | Bo mạch zin LG | Bo mạch tương thích |
|---|---|---|
| Xuất xứ | Thái Lan/Hàn Quốc | Trung Quốc |
| IC chính | Renesas, STM (in rõ logo) | IC nhái, mờ chữ |
| PCB | Xanh đậm, dày 1.6mm | Xanh nhạt, dày 1.2mm |
| Hàn linh kiện | Đều, bóng | Thô, nhiều thiếc thừa |
| Giá (2026) | 850.000 – 2.200.000đ | 350.000 – 800.000đ |
| Bảo hành | 12 tháng | 3-6 tháng |
Cách kiểm tra nhanh: Bo mạch zin có mã QR code in laser trên PCB, quét ra thông tin model chính xác. Hàng nhái thường in lụa hoặc không có mã.
Lỗi Thường Gặp Và Cách Chẩn Đoán
Lỗi E1 (cảm biến nhiệt độ dàn lạnh):
- Nguyên nhân: Thermistor hỏng hoặc mất kết nối
- Kiểm tra: Đo điện trở ở 25°C phải là 10kΩ ±5%
- Chi phí sửa: 150.000đ (thay cảm biến) hoặc 1.200.000đ (thay bo mạch nếu IC hỏng)
Lỗi CH05 (IPM module dàn nóng):
- Nguyên nhân: Quá dòng compressor, tụ lọc nguồn phồng
- Kiểm tra: Đo điện áp bus DC phải 300-320V
- Chi phí: 1.800.000đ (thay module IPM)
Máy không lên nguồn:
- Nguyên nhân: IC nguồn LNK304 cháy, cầu chì F1 đứt
- Kiểm tra: Đo điện áp đầu ra mạch nguồn (12V, 5V)
- Chi phí: 450.000đ (sửa mạch nguồn)
Theo thống kê từ 200 ca sửa chữa năm 2025, tỷ lệ hỏng: IC nguồn 35%, relay 25%, IPM module 20%, cảm biến 15%, khác 5%.
bo-mach-may-lanh-lg-chinh-hang
Bo mạch máy lạnh LG chính hãng với tem bảo hành và mã QR code xác thực
Cách Chọn Bo Mạch Thay Thế Đúng Model
Bước 1: Xác định mã bo mạch
- Mở nắp dàn lạnh, tìm nhãn trên bo mạch (VD: EBR85993301, 6871A20445A)
- Hoặc tra theo model máy: V10ENH (9.000 BTU), V13ENH (12.000 BTU)
Bước 2: Kiểm tra tương thích
- Bo mạch LG thường tương thích trong cùng dòng công suất (9K-12K dùng chung, 18K-24K dùng chung)
- Lưu ý: Dòng Dual Inverter (V10API) không tương thích với Inverter thường (V10ENH)
Bước 3: Chọn nguồn mua
- Ưu tiên: Trung tâm bảo hành LG, đại lý cấp 1 (giá cao nhưng đảm bảo)
- Thay thế: Cửa hàng linh kiện điện lạnh uy tín (test trước khi mua)
- Tránh: Chợ linh kiện không rõ nguồn gốc
Giá tham khảo 2026:
- Bo mạch dàn lạnh 9K-12K: 1.200.000đ (zin), 450.000đ (tương thích)
- Bo mạch dàn nóng inverter: 1.800.000đ (zin), 650.000đ (tương thích)
- Module IPM riêng lẻ: 850.000đ
gia-bo-mach-may-lanh-tai-vat-tu-tin-quang
Bảng giá bo mạch máy lạnh LG các dòng công suất tại cửa hàng linh kiện điện lạnh
So Sánh Bo Mạch LG Với Các Hãng Khác
| Thương hiệu | IC điều khiển | Module IPM | Độ bền (năm) | Giá trung bình |
|---|---|---|---|---|
| LG | Renesas, STM | Fairchild | 7-10 | 1.500.000đ |
| Daikin | Mitsubishi | Mitsubishi | 10-12 | 2.200.000đ |
| Panasonic | Panasonic | Panasonic | 8-11 | 1.900.000đ |
| Casper | Generic | Generic | 5-7 | 800.000đ |
Ưu điểm LG: Giá hợp lý, linh kiện dễ tìm, tương thích cao giữa các model.
Nhược điểm: Tụ điện nguồn dễ phồng sau 5 năm (do môi trường nhiệt độ cao), cần bảo dưỡng định kỳ.
Hướng Dẫn Lắp Đặt Bo Mạch An Toàn
Chuẩn bị:
- Ngắt nguồn điện, xả gas (nếu thay bo dàn nóng)
- Dụng cụ: tuốc vít, đồng hồ vạn năng, kìm nhọn
Quy trình:
- Chụp ảnh vị trí dây cắm trước khi tháo
- Tháo bo mạch cũ, kiểm tra connector có gỉ sét không
- Lắp bo mạch mới, đảm bảo cảm biến nhiệt độ tiếp xúc tốt với ống đồng
- Kiểm tra điện áp nguồn: 220V AC ±10%
- Test chạy thử 30 phút, đo dòng điện compressor
Lưu ý an toàn:
- Không chạm tay vào tụ điện nguồn (còn điện tích sau khi tắt máy)
- Dùng vòng đeo tay chống tĩnh điện khi lắp IC
- Kiểm tra pha dây nguồn đúng (L-N-E)
dich-vu-cung-cap-bo-mach-may-lanh-lg-cua-vat-tu-tin-quang

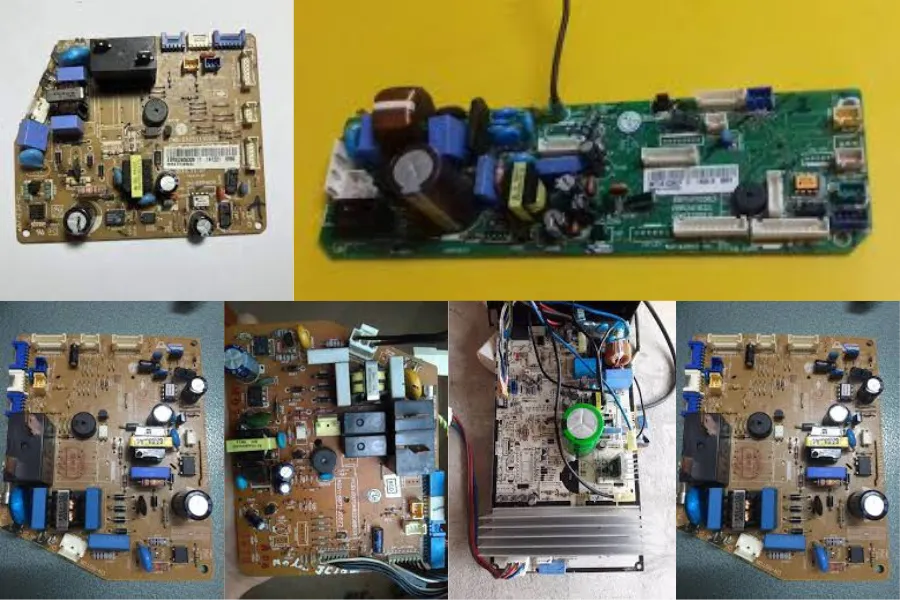

Dịch vụ cung cấp và lắp đặt bo mạch máy lạnh LG tại cửa hàng linh kiện điện lạnh chuyên nghiệp
Chi Phí Điện Khi Dùng Bo Mạch Inverter
Bo mạch inverter giúp tiết kiệm điện 30-40% so với máy lạnh thường nhờ điều chỉnh tốc độ compressor liên tục.
Ví dụ thực tế (máy 12.000 BTU, phòng 20m²):
- Máy thường: 1.200W × 8h × 30 ngày × 2.500đ/kWh = 720.000đ/tháng
- Máy inverter: 800W × 8h × 30 ngày × 2.500đ/kWh = 480.000đ/tháng
- Tiết kiệm: 240.000đ/tháng (2.880.000đ/năm)
Với giá bo mạch inverter cao hơn 700.000đ, thời gian hoàn vốn là 3 tháng.
Bảo Dưỡng Bo Mạch Kéo Dài Tuổi Thọ
Định kỳ 6 tháng:
- Vệ sinh bụi bẩn trên bo mạch bằng bình xịt khí nén
- Kiểm tra tụ điện có phồng không (thay nếu cần)
- Đo điện áp nguồn, siết chặt đầu cắm
Định kỳ 2 năm:
- Thay keo tản nhiệt IC nguồn, module IPM
- Kiểm tra relay có dính tiếp điểm không
Lưu ý: Máy lạnh đặt nơi ẩm ướt, gần biển cần bảo dưỡng 3 tháng/lần do ăn mòn nhanh hơn.
Bo mạch máy lạnh LG inverter chính hãng đảm bảo hoạt động ổn định 7-10 năm nếu bảo dưỡng đúng cách. Khi chọn mua, ưu tiên bo zin có tem bảo hành, tránh hàng nhái giá rẻ gây hỏng compressor. Liên hệ trung tâm bảo hành LG hoặc cửa hàng linh kiện uy tín để được tư vấn model phù hợp. Chi phí đầu tư ban đầu cao hơn 30% nhưng tiết kiệm điện dài hạn và giảm tần suất sửa chữa.
Ngày chỉnh sửa 14/03/2026 by Anh Ngân
