Bạn vừa mua bình nóng lạnh Ariston 20l và đang tìm cách lắp đặt an toàn? Sau 8 năm lắp đặt hơn 3.000 bình nóng lạnh các loại, tôi nhận thấy Ariston 20l là dung tích được gia đình 3-4 người ưa chuộng nhất. Bài viết này hướng dẫn chi tiết cách lắp bình nóng lạnh ariston 20l đúng tiêu chuẩn an toàn điện TCVN 6480-1:2008, kèm checklist tự kiểm tra trước khi vận hành.
Tại Sao Ariston 20L Phù Hợp Với Gia Đình Việt?
Ariston 20 lít (model phổ biến: AN2 20 RS 2.5 FE) tiêu thụ 2.500W, đun nóng từ 15°C lên 65°C trong 35-40 phút. Với gia đình 3-4 người tắm liên tục, dung tích này vừa đủ mà không lãng phí điện.
Ưu điểm kỹ thuật nổi bật:
- Lớp men Titanium chống ăn mòn, bảo hành bình chứa 7 năm
- Thanh đốt Incoloy 800 chịu nhiệt 1.200°C, tuổi thọ gấp đôi thanh đốt thường
- Cách nhiệt polyurethane dày 22mm, giữ nhiệt 72 giờ khi mất điện
- Tiêu thụ điện: 1,8-2,2 kWh/ngày (khoảng 10.000-13.000đ/tháng với giá điện bậc 2)
Tuy nhiên, lắp đặt sai có thể gây chập điện hoặc rò rỉ nước. Dưới đây là quy trình chuẩn từ nhà máy Ariston Italy.

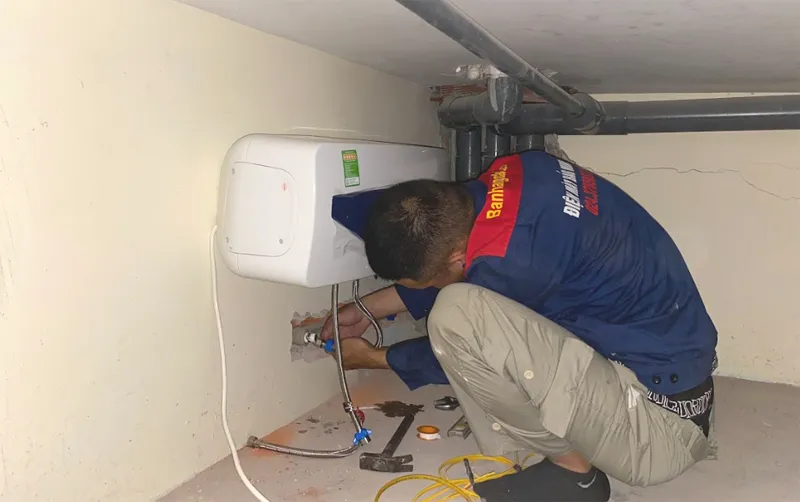

Bình nóng lạnh Ariston 20 lít với lớp men Titanium chống ăn mònBình Ariston 20l với lớp men Titanium và thanh đốt Incoloy 800 chịu nhiệt cao
Chuẩn Bị Trước Khi Lắp
Chọn Vị Trí Lắp Đặt
Yêu cầu kỹ thuật:
- Tường gạch đặc hoặc bê tông (chịu lực ≥80kg), tránh tường thạch cao
- Cách vòi sen tối thiểu 60cm để tránh nước bắn vào bảng điều khiển
- Khoảng trống phía dưới bình ≥30cm để lắp van xả áp và bảo trì
- Gần nguồn nước lạnh (đường ống Φ21mm) và ổ cắm 3 chấu có заземление
Lưu ý đặc biệt với trần thạch cao:
Nếu buộc phải treo trần, kiểm tra khoảng cách từ trần thật đến trần thạch cao. Ariston 20l cao 506mm, cần tối thiểu 550mm khoảng trống. Dùng thanh ren M10 xuyên qua trần thạch cao, cố định vào xà gồ thép hoặc dầm bê tông.
Dụng Cụ Và Phụ Kiện
Bắt buộc có:
- Giá treo inox (đi kèm bình) + ốc vít Φ10×80mm + nở nhựa
- Van an toàn 6 bar (đi kèm) + ống xả áp PVC Φ21mm
- Dây cấp nước inox 304 dài 50cm (nối nguồn nước lạnh)
- Aptomat chống giật ELCB/RCCB 16A, 30mA (bắt buộc theo TCVN)
- Dây điện 3×2,5mm² chịu nhiệt 90°C
Công cụ:
Máy khoan búa, mũi bê tông Φ10mm, cờ lê 22mm, tuốc nơ vít, thước thủy, băng Teflon (PTFE tape)

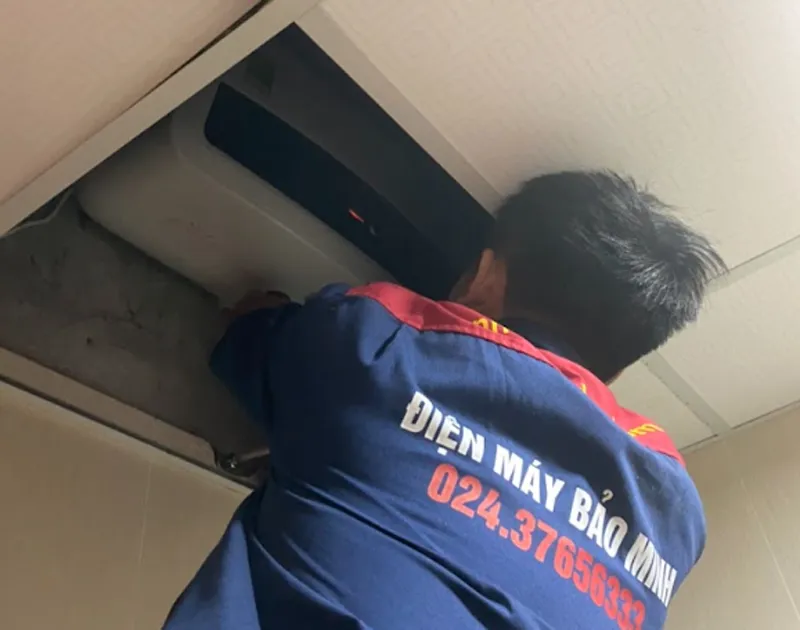

Phụ kiện lắp đặt bình nóng lạnh Ariston gồm van an toàn và dây cấp nướcVan an toàn 6 bar và dây cấp nước inox 304 – hai phụ kiện quan trọng nhất
Quy Trình Lắp Đặt 6 Bước
Bước 1: Gắn Giá Treo
Đánh dấu 2 điểm khoan cách nhau 360mm (theo khoảng cách lỗ treo sau lưng bình). Dùng thước thủy đảm bảo 2 điểm ngang bằng. Khoan sâu 70mm, đóng nở nhựa, vặn chặt ốc vít. Kiểm tra độ chắc chắn bằng cách treo vật nặng 100kg thử.
Bước 2: Treo Bình Lên Giá
Nhấc bình theo phương thẳng đứng, móc 2 lỗ sau lưng bình vào giá treo. Lắc nhẹ để kiểm tra độ ổn định. Bình phải sát tường, không bị nghiêng.
Bước 3: Lắp Van An Toàn Và Đường Nước
Quan trọng nhất:
- Quấn 5-7 vòng băng Teflon theo chiều kim đồng hồ vào ren đầu vào nước lạnh (núm xanh, bên dưới bình)
- Vặn van an toàn vào đầu này, siết chặt bằng cờ lê 22mm (moment xoắn 25-30 Nm)
- Nối dây cấp nước inox từ van an toàn đến nguồn nước lạnh
- Gắn ống xả áp PVC vào cửa xả của van, dẫn xuống sàn hoặc cống thoát nước
Đầu ra nước nóng (núm đỏ): Nối ống dẫn đến vòi sen/vòi lavabo bằng ống PPR Φ21mm hoặc dây cấp inox.
Bước 4: Xả Khí (Bắt Buộc)
Mở van nước lạnh + mở vòi nước nóng ở sen tắm. Nước sẽ chảy ngắt quãng kèm tiếng “ục ục” (khí thoát ra). Sau 3-5 phút, nước chảy đều và liên tục → bình đã đầy. Không bỏ qua bước này vì nếu còn khí, thanh đốt sẽ cháy khô khi bật điện.
Bước 5: Đấu Điện An Toàn
Sơ đồ đấu điện:
Nguồn 220V → Aptomat ELCB 16A/30mA → Dây 3×2,5mm² → Phích cắm 3 chấu → Bình- Dây nâu (L – phase): nối vào cực L của aptomat
- Dây xanh (N – neutral): nối vào cực N
- Dây vàng-xanh (PE – заземление): nối vào thanh заземление của tủ điện
Kiểm tra ELCB: Bật aptomat, nhấn nút TEST trên ELCB. Nếu aptomat tự ngắt → hoạt động tốt. Reset lại để sử dụng.
Sơ đồ đấu điện an toàn cho bình nóng lạnh với aptomat chống giậtAptomat ELCB 16A/30mA – thiết bị bảo vệ bắt buộc theo TCVN 6480-1:2008
Bước 6: Vận Hành Thử
- Bật aptomat, đèn báo nguồn (màu cam) sáng
- Xoay núm nhiệt độ về 65°C (vị trí giữa)
- Sau 35-40 phút, đèn báo tắt → nước đã nóng
- Mở vòi nước nóng, kiểm tra nhiệt độ bằng nhiệt kế (nên đạt 60-65°C)
- Kiểm tra rò rỉ: lau khô các mối nối, đợi 10 phút, sờ lại xem có ướt không
Checklist An Toàn Trước Khi Sử Dụng
| Hạng mục | Cách kiểm tra | Tiêu chuẩn đạt |
|---|---|---|
| Độ chắc chắn giá treo | Lắc bình nhẹ | Không rung, không kêu |
| Van an toàn | Nhấn cần xả thử | Nước phun ra, thả ra tự ngắt |
| Rò rỉ nước | Lau khô mối nối, đợi 10 phút | Không ướt |
| ELCB | Nhấn nút TEST | Aptomat tự ngắt |
| Заземление | Dùng đồng hồ vạn năng đo điện trở | <4Ω |
| Nhiệt độ nước | Nhiệt kế điện tử | 60-65°C sau 40 phút |
5 Lỗi Thường Gặp Và Cách Khắc Phục
1. Nước chảy yếu/ngắt quãng
- Nguyên nhân: Chưa xả hết khí
- Khắc phục: Tắt điện, mở vòi nước nóng, xả thêm 5 phút
2. Đèn báo không sáng
- Nguyên nhân: ELCB bị trip hoặc dây nguồn lỏng
- Khắc phục: Reset ELCB, kiểm tra lại đấu dây
3. Van an toàn nhỏ giọt liên tục
- Nguyên nhân: Áp lực nước vào >6 bar
- Khắc phục: Lắp thêm van giảm áp 3,5 bar ở đầu nguồn
4. Nước nóng chậm
- Nguyên nhân: Cặn canxi bám thanh đốt (sau 2-3 năm dùng)
- Khắc phục: Vệ sinh bình 6 tháng/lần (chi phí 300.000-500.000đ)
5. Bình kêu “lục cục” khi đun
- Nguyên nhân: Cặn đáy bình hoặc còn khí
- Khắc phục: Xả cặn qua van xả áp, hoặc gọi thợ vệ sinh
Bảo Trì Định Kỳ Để Bình Bền 10 Năm
| Công việc | Tần suất | Tự làm/Gọi thợ |
|---|---|---|
| Xả cặn qua van an toàn | 1 tháng/lần | Tự làm (5 phút) |
| Kiểm tra ELCB | 3 tháng/lần | Tự làm (nhấn TEST) |
| Vệ sinh bình, thay anode magie | 12 tháng/lần | Gọi thợ (500k) |
| Thay van an toàn | 3 năm/lần | Gọi thợ (200k) |
Cách xả cặn tại nhà: Tắt điện, đóng van nước lạnh, mở vòi nước nóng, mở van xả áp. Nước đục chảy ra 2-3 phút → cặn đã sạch. Đóng van xả, mở van nước lạnh, đợi đầy bình rồi bật điện lại.
Khi Nào Cần Gọi Thợ Chuyên Nghiệp?
Tự lắp được nếu bạn:
- Có kinh nghiệm sửa chữa điện nước cơ bản
- Nhà có tường gạch đặc, nguồn điện ổn định
- Đã đọc kỹ manual Ariston (đi kèm bình)
Bắt buộc gọi thợ nếu:
- Lắp trên trần thạch cao (cần tính toán kết cấu)
- Nguồn điện chung với thiết bị công suất cao (>3.000W)
- Áp lực nước vào >6 bar hoặc <1,5 bar (cần van điều chỉnh)
- Nhà không có заземление (cần đóng cọc заземление riêng)
Chi phí thuê thợ tại Hà Nội/TP.HCM: 300.000-500.000đ (bao gồm vật tư phụ). Thời gian thi công: 1,5-2 giờ.
Cách lắp bình nóng lạnh ariston 20l đúng kỹ thuật giúp bình hoạt động ổn định, tiết kiệm điện và an toàn tuyệt đối. Nếu gặp khó khăn trong quá trình lắp đặt, liên hệ tổng đài Ariston Việt Nam 1900 2042 hoặc trung tâm bảo hành ủy quyền gần nhất để được hỗ trợ miễn phí trong thời gian bảo hành.
