Quạt điện là thiết bị làm mát không thể thiếu trong mọi gia đình Việt Nam tại thời điểm năm 2026. Để hiểu rõ lý do tại sao một chiếc quạt có thể vận hành bền bỉ suốt nhiều năm, chúng ta cần phân tích sâu về cấu tạo bên trong của quạt điện một cách khoa học. Việc nắm vững các thành phần kỹ thuật giúp người dùng đưa ra quyết định mua sắm thông minh và bảo trì thiết bị hiệu quả hơn.
Sơ đồ cấu tạo bên ngoài và các bộ phận cơ bản của quạt điệnSơ đồ cấu tạo bên ngoài và các bộ phận cơ bản của quạt điện giúp người dùng dễ dàng nhận diện thiết bị.
Phân tích chuyên sâu về cấu tạo bên trong của quạt điện: Hệ thống động cơ
Động cơ điện được coi là “trái tim” trong cấu tạo bên trong của quạt điện, quyết định 90% hiệu suất và độ bền. Hầu hết các dòng quạt dân dụng hiện nay sử dụng động cơ không đồng bộ một pha hoặc động cơ DC Inverter thế hệ mới.
Stator (Phần tĩnh) – Khung xương điện từ
Stator là bộ phận đứng yên, đóng vai trò tạo ra từ trường quay để thúc đẩy Rotor chuyển động. Trong cấu tạo bên trong của quạt điện, Stator bao gồm các lá thép kỹ thuật điện (phe Silic) mỏng được ghép cách điện với nhau. Việc sử dụng thép Silic chất lượng cao giúp giảm thiểu dòng điện Foucault, từ đó hạn chế tình trạng nóng máy khi vận hành liên tục. Các cuộn dây đồng nguyên chất được quấn quanh các rãnh của Stator theo một sơ đồ điện chuẩn xác để tạo ra từ trường mạnh mẽ nhất.
Rotor (Phần quay) – Bộ phận truyền động chính
Rotor thường có dạng lồng sóc, nằm bên trong từ trường của Stator. Khi dòng điện xoay chiều chạy qua Stator, lực điện từ sẽ tác động lên các thanh dẫn của Rotor, tạo ra mô-men xoắn làm trục quạt quay. Trong cấu tạo bên trong của quạt điện hiện đại 2026, Rotor được cân bằng động cực kỳ khắt khe để giảm thiểu rung chấn và tiếng ồn (dB) xuống mức thấp nhất, thường dưới 40dB ở chế độ ngủ.
Cấu tạo hộp điện bên trong và hệ thống đấu nối dây của quạt máyCấu tạo hộp điện bên trong và hệ thống đấu nối dây của quạt máy được sắp xếp khoa học để đảm bảo an toàn.
Hệ thống linh kiện điện tử trong cấu tạo bên trong của quạt điện
Ngoài động cơ, các linh kiện hỗ trợ đóng vai trò điều phối dòng điện và đảm bảo an toàn tuyệt đối cho người sử dụng.
Tụ điện (Capacitor) và vai trò khởi động
Tụ điện là thành phần không thể tách rời trong cấu tạo bên trong của quạt điện sử dụng dòng AC. Tụ điện có nhiệm vụ tạo ra dòng điện lệch pha so với dòng chính, giúp tạo ra từ trường quay ban đầu để khởi động Rotor. Nếu tụ điện bị khô hoặc hỏng, quạt sẽ có hiện tượng rung nhưng không quay hoặc quay rất chậm. Thông số tụ điện thường dao động từ 1.5µF đến 3µF tùy theo công suất động cơ (W).
Cầu chì nhiệt (Thermal Fuse) – “Vệ sĩ” an toàn YMYL
Đây là linh kiện nhỏ nhưng cực kỳ quan trọng về mặt an toàn điện. Trong cấu tạo bên trong của quạt điện cao cấp tại Điện Máy Ánh Ngân, cầu chì nhiệt được gắn sát cuộn dây đồng. Khi nhiệt độ động cơ vượt ngưỡng cho phép (thường là 130°C – 150°C) do kẹt trục hoặc quá tải, cầu chì sẽ tự ngắt mạch để ngăn chặn nguy cơ cháy nổ, bảo vệ tài sản và tính mạng khách hàng.

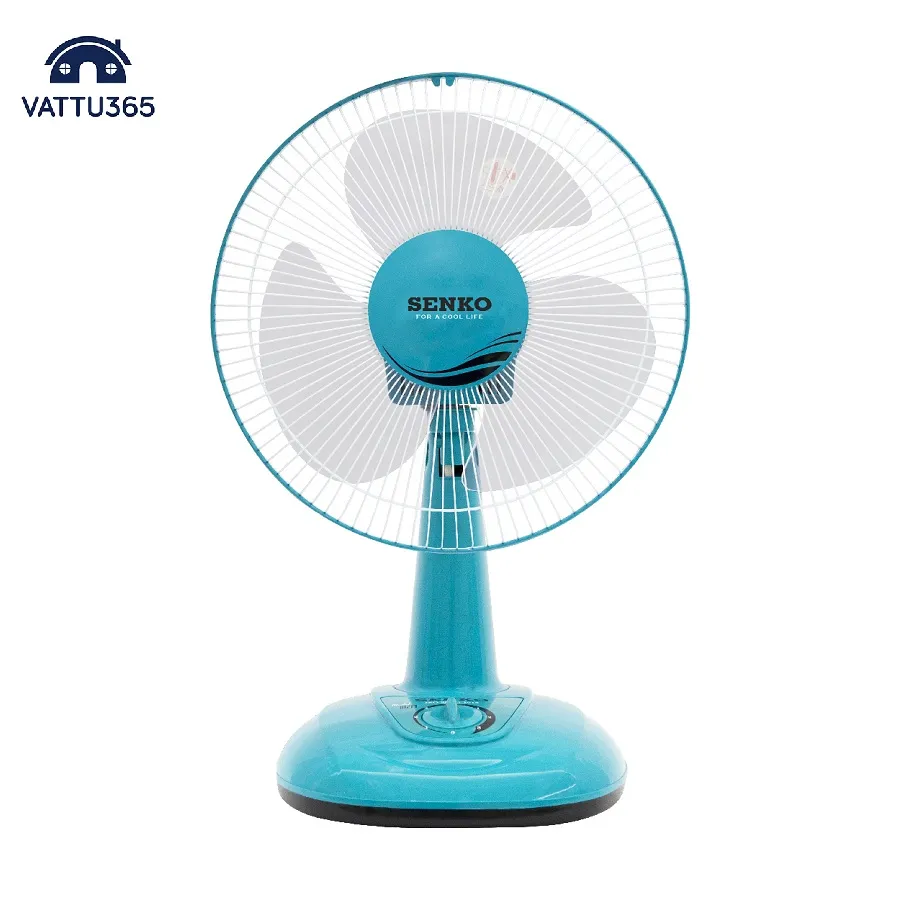

5 bộ phận chính cấu thành nên một chiếc quạt điện hoàn chỉnh5 bộ phận chính cấu thành nên một chiếc quạt điện hoàn chỉnh bao gồm cánh, lồng, động cơ, thân và đế.
Chi tiết các bộ phận cơ khí hỗ trợ vận hành
Sự êm ái của quạt không chỉ đến từ điện năng mà còn phụ thuộc vào hệ thống cơ khí chính xác trong cấu tạo bên trong của quạt điện.
Trục quay và hệ thống ổ đỡ (Bearing)
Trục quạt thường được làm bằng thép không gỉ gia công tinh xảo. Để giảm ma sát, quạt sử dụng bạc thau hoặc vòng bi (bạc đạn). Bạc thau có ưu điểm là vận hành êm nhưng cần tra dầu định kỳ. Ngược lại, vòng bi trong cấu tạo bên trong của quạt điện cao cấp mang lại độ bền vượt trội, không cần bảo dưỡng và giúp quạt đạt RPM (vòng quay mỗi phút) ổn định hơn.
Bộ chuyển hướng (Tu năng/Oscillator)
Bộ chuyển hướng giúp quạt có thể quay trái, phải để mở rộng phạm vi làm mát. Về cấu tạo bên trong của quạt điện, bộ phận này bao gồm một hệ thống bánh răng trục vít được dẫn động từ trục chính của motor hoặc sử dụng một motor đồng bộ riêng biệt (thường thấy ở quạt điều khiển từ xa). Việc tách biệt motor chuyển hướng giúp quạt vận hành linh hoạt hơn mà không làm giảm công suất gió.

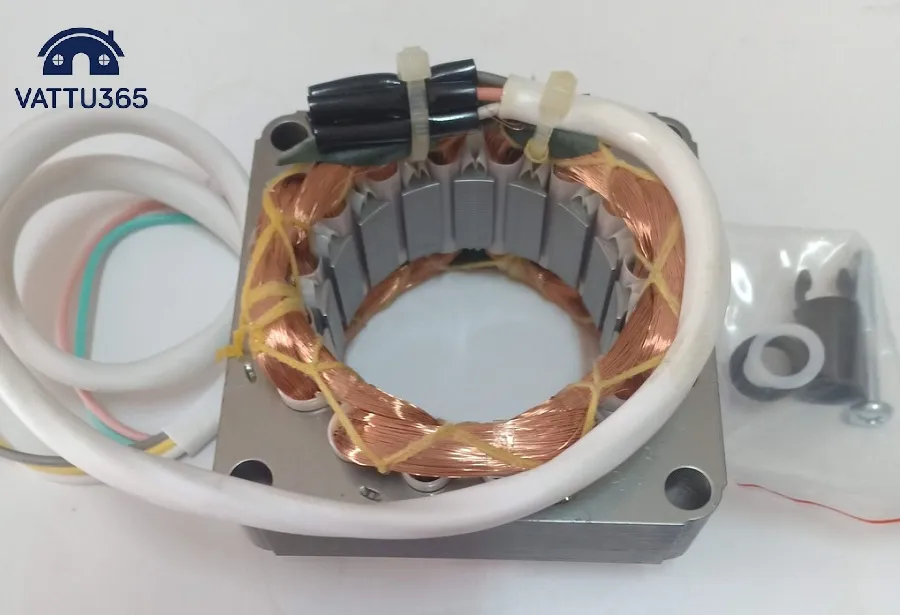

Cận cảnh cuộn dây đồng nguyên chất bên trong động cơ quạtCận cảnh cuộn dây đồng nguyên chất bên trong động cơ quạt giúp đảm bảo hiệu suất truyền điện tối ưu.
Bảng so sánh thông số kỹ thuật các loại động cơ quạt phổ biến 2026
Để khách hàng có cái nhìn thực tế về cấu tạo bên trong của quạt điện, chúng tôi lập bảng so sánh hai loại động cơ chủ đạo hiện nay:
| Thông số kỹ thuật | Động cơ AC truyền thống | Động cơ DC Inverter 2026 |
|---|---|---|
| Cấu tạo dây quấn | Dây đồng hoặc nhôm | Dây đồng 100% nguyên chất |
| Công suất (W) | 45W – 65W | 20W – 35W |
| Độ ồn (dB) | 45dB – 60dB | 25dB – 40dB |
| Hiệu suất năng lượng | Trung bình | Rất cao (Tiết kiệm 50% điện) |
| Điều chỉnh tốc độ | 3 – 4 cấp cố định | Vô cấp hoặc đa cấp (24 mức) |
| Độ bền linh kiện | 3 – 5 năm | 7 – 10 năm |
| Chi phí điện tháng | ~35.000 VNĐ | ~15.000 VNĐ |
Lưu ý: Giá trị bảng trên mang tính tham khảo dựa trên giá điện sinh hoạt 2026, vui lòng liên hệ Điện Máy Ánh Ngân để được tư vấn chính xác theo nhu cầu thực tế.
Phe gài trục – linh kiện giữ cố định trục quay trong quạt điệnPhe gài trục – linh kiện nhỏ nhưng quan trọng trong cấu tạo bên trong của quạt điện giúp cố định các khớp nối.
Nguyên lý vận hành dựa trên cấu tạo bên trong của quạt điện
Khi chúng ta cấp nguồn điện 220V vào quạt, quy trình vận lý diễn ra vô cùng phức tạp bên trong các linh kiện.
- Dòng điện đi qua công tắc và tụ điện, nạp vào cuộn dây Stator.
- Từ trường xoáy được hình thành, tác động lên Rotor thông qua các khe hở không khí giữa Stator và Rotor.
- Rotor bắt đầu quay nhờ mô-men điện từ, truyền lực qua trục quay đến cánh quạt.
- Cánh quạt thiết kế theo nguyên lý khí động học tạo ra sự chênh lệch áp suất, đẩy luồng không khí về phía trước.
Mọi sai sót trong cấu tạo bên trong của quạt điện, ví dụ như cuộn dây bị chạm chập hoặc bạc thau bị rít, đều sẽ làm gián đoạn chu trình này và gây ra hỏng hóc nghiêm trọng.

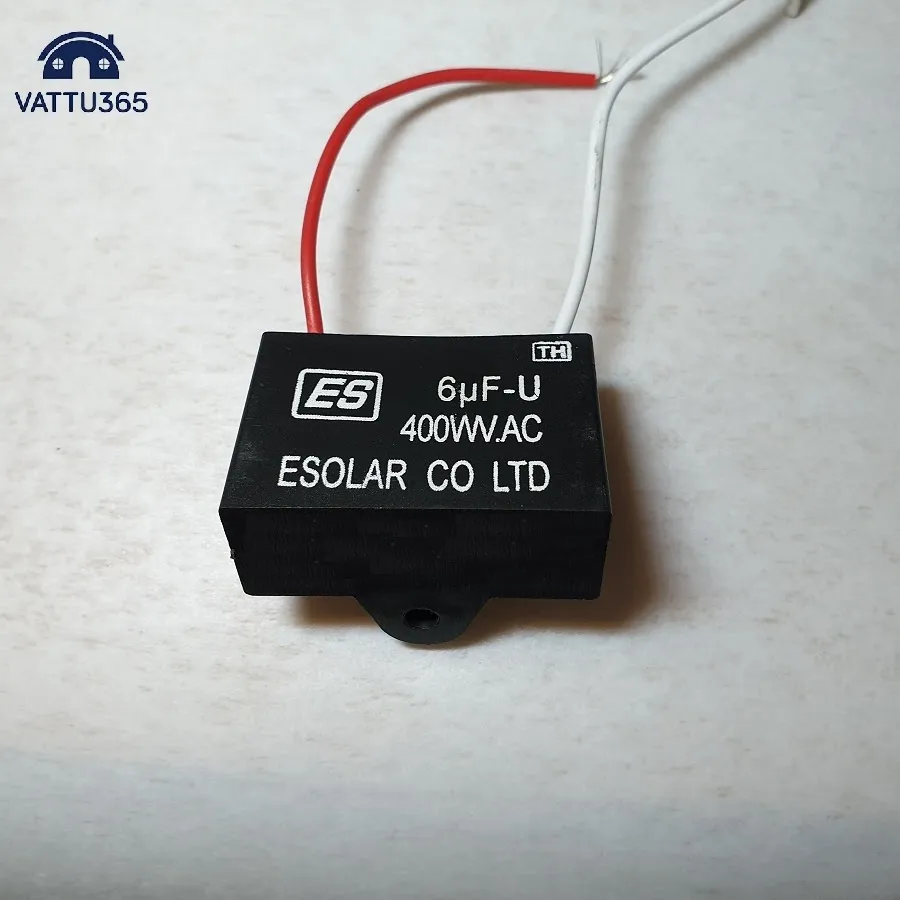

Tụ điện khởi động hỗ trợ lệch pha trong động cơ quạtTụ điện khởi động là linh kiện hay hỏng nhất nhưng lại đóng vai trò kích hoạt cấu tạo bên trong của quạt điện.
Vai trò của dây đồng và lõi thép Silic trong hiệu suất năng lượng
Một yếu tố quyết định chất lượng của cấu tạo bên trong của quạt điện chính là hàm lượng đồng và Silic. Tại Điện Máy Ánh Ngân, các dòng quạt cao cấp luôn cam kết sử dụng dây đồng 100%. Dây đồng có điện trở suất thấp, giúp giảm tổn hao nhiệt điện năng tỏa ra trên dây quấn. Điều này không chỉ giúp quạt chạy mát hơn mà còn kéo dài tuổi thọ của lớp sơn cách điện.
Lõi thép Silic trong cấu tạo bên trong của quạt điện cần có độ thẩm thấu từ cao để chuyển hóa điện năng thành từ năng một cách tối đa. Nếu sử dụng thép tạp chất, quạt sẽ phát ra tiếng kêu “u u” khó chịu do hiện tượng rung từ trường, làm ảnh hưởng đến trải nghiệm nghỉ ngơi của người dùng.
Chi tiết cấu tạo motor quạt điện với Stator và RotorChi tiết cấu tạo motor quạt điện cho thấy sự phức tạp khi lắp ráp các lá thép Silic và dây đồng.
Phân tích cấu tạo bên trong của quạt điện: Vỏ nhôm và tản nhiệt
Vỏ nhôm bọc bên ngoài motor không chỉ để bảo vệ mà còn có chức năng tản nhiệt. Trong cấu tạo bên trong của quạt điện, vỏ nhôm thường được đúc có các lá tản nhiệt nhỏ (fin) để tăng diện tích tiếp xúc với không khí. Một chiếc motor có vỏ nhôm dày, hoàn thiện tốt sẽ giúp nhiệt độ bên trong luôn ổn định dưới ngưỡng 70°C, đảm bảo quạt có thể chạy xuyên đêm trong những đợt nắng nóng cao điểm năm 2026.

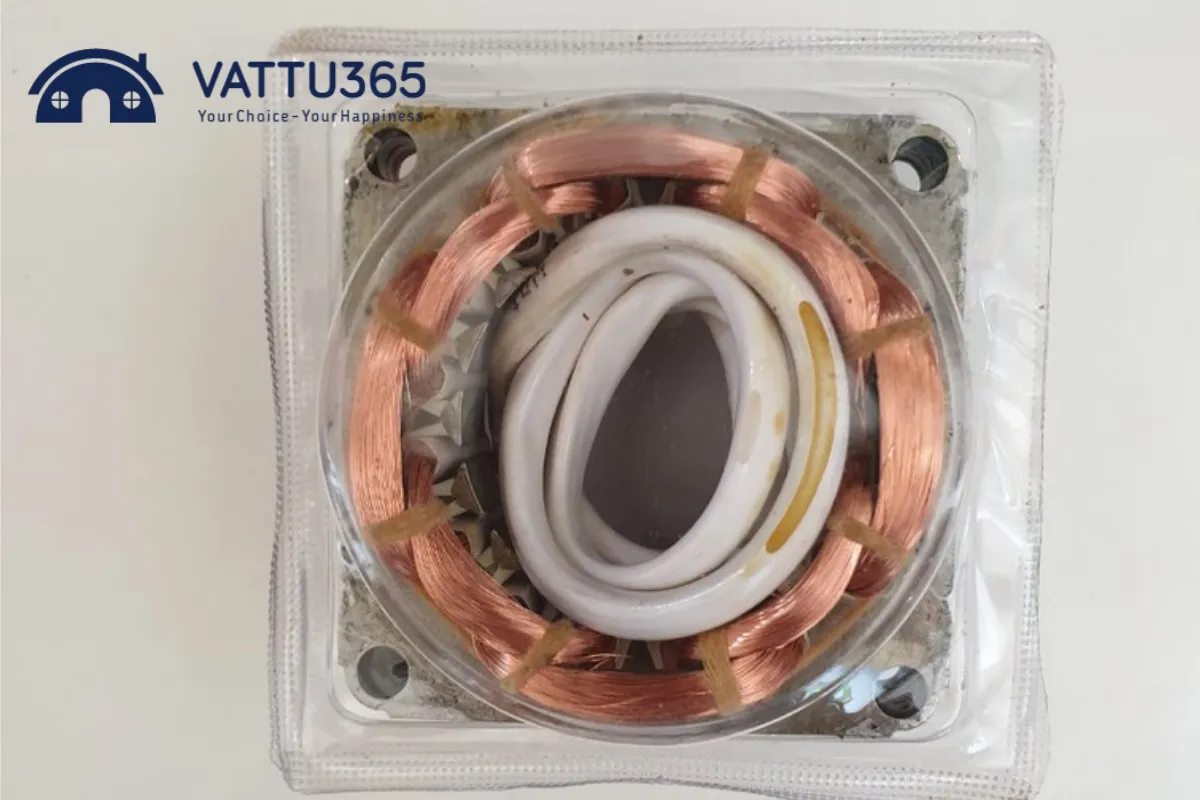

Lốc quạt (Stator) đã được quấn dây đồng hoàn thiệnLốc quạt (Stator) hoàn thiện là minh chứng cho sự tỉ mỉ trong cấu tạo bên trong của quạt điện.
Sơ đồ đấu dây và mạch điều khiển tốc độ
Đối với người thợ kỹ thuật, sơ đồ mạch điện là phần quan trọng nhất khi nhắc đến cấu tạo bên trong của quạt điện. Thông thường, một cuộn dây quạt sẽ có 5 đầu dây ra, tương ứng với cuộn chạy, cuộn khởi động và hai cuộn số.
- Số 3 (Mạnh nhất): Dòng điện đi trực tiếp qua cuộn chạy, tạo ra từ trường mạnh nhất.
- Số 1 (Yếu nhất): Dòng điện phải đi qua thêm các cuộn dây điện trở (cuộn số), làm giảm cường độ dòng điện vào cuộn chính, từ đó giảm tốc độ quay.
Việc hiểu rõ sơ đồ này giúp ích rất nhiều trong việc sửa chữa nếu quạt bị đứt dây ngầm bên trong.

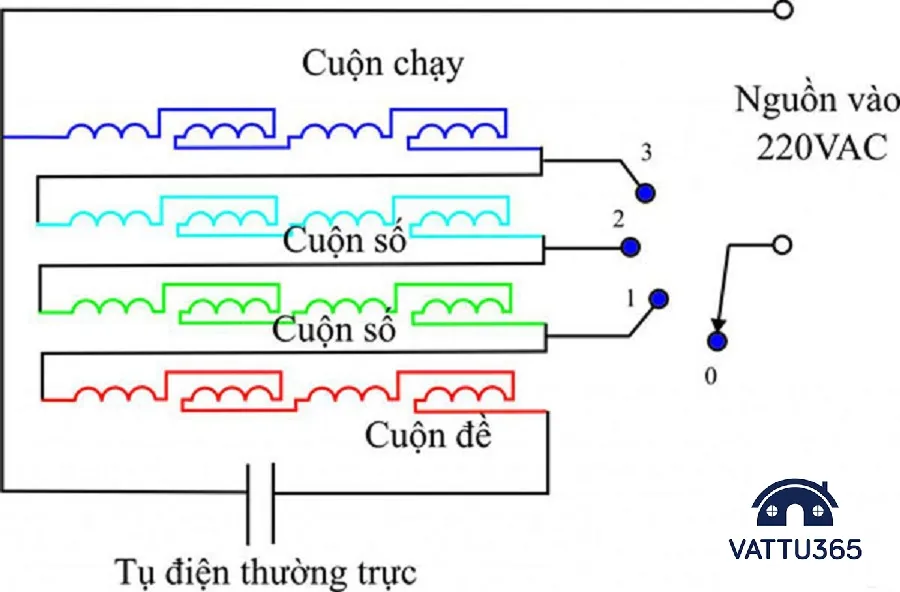

Sơ đồ nguyên lý làm việc và mạch điện của quạt điệnSơ đồ nguyên lý làm việc và mạch điện giúp kỹ thuật viên nắm bắt cấu tạo bên trong của quạt điện.
Các dòng quạt phổ biến trên thị trường 2026 dựa trên cấu tạo
Mặc dù có chung cấu tạo bên trong của quạt điện về mặt nguyên lý, nhưng mỗi loại quạt lại có những đặc thù riêng để phục vụ các không gian khác nhau.
Quạt để bàn và quạt đứng dân dụng
Đây là dòng phổ biến nhất với sải cánh từ 30cm đến 40cm. Cấu tạo bên trong của quạt điện dòng này tập trung vào sự nhỏ gọn, dễ dàng tháo lắp lồng và cánh để vệ sinh. Các mẫu quạt đứng hiện đại năm 2026 thường tích hợp thêm bảng mạch điều khiển từ xa (Remote) và màn hình LED hiển thị nhiệt độ phòng.

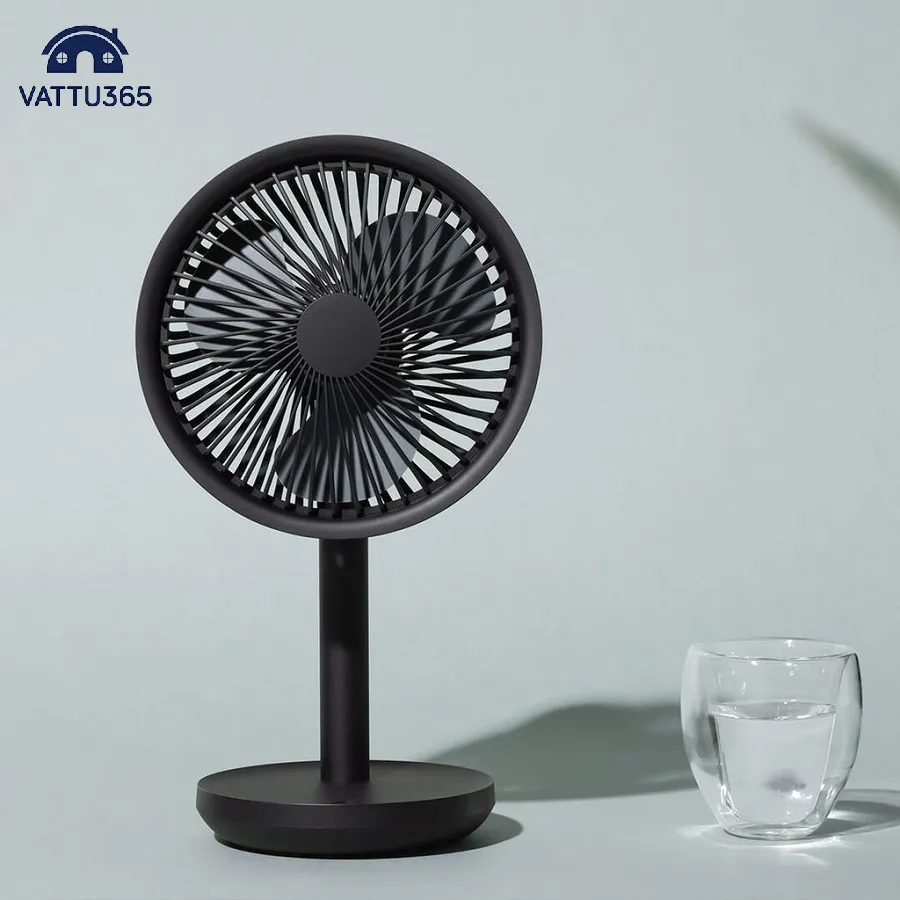

Mẫu quạt để bàn truyền thống phù hợp cho không gian nhỏMẫu quạt để bàn truyền thống với cấu tạo đơn giản, bền bỉ qua nhiều năm tháng.
Quạt trần – Hiệu suất lưu chuyển không khí cực đại
Quạt trần có cấu tạo bên trong của quạt điện khác biệt đáng kể với motor nằm ở chính giữa và các cánh quạt gắn trực tiếp vào vỏ ngoài của phần quay (Rotor ngoài). Thiết kế này giúp quạt trần tạo ra lưu lượng gió (m3/phút) cực lớn mà không cần tốc độ quay quá nhanh, phù hợp cho phòng khách rộng hoặc sảnh chung cư.

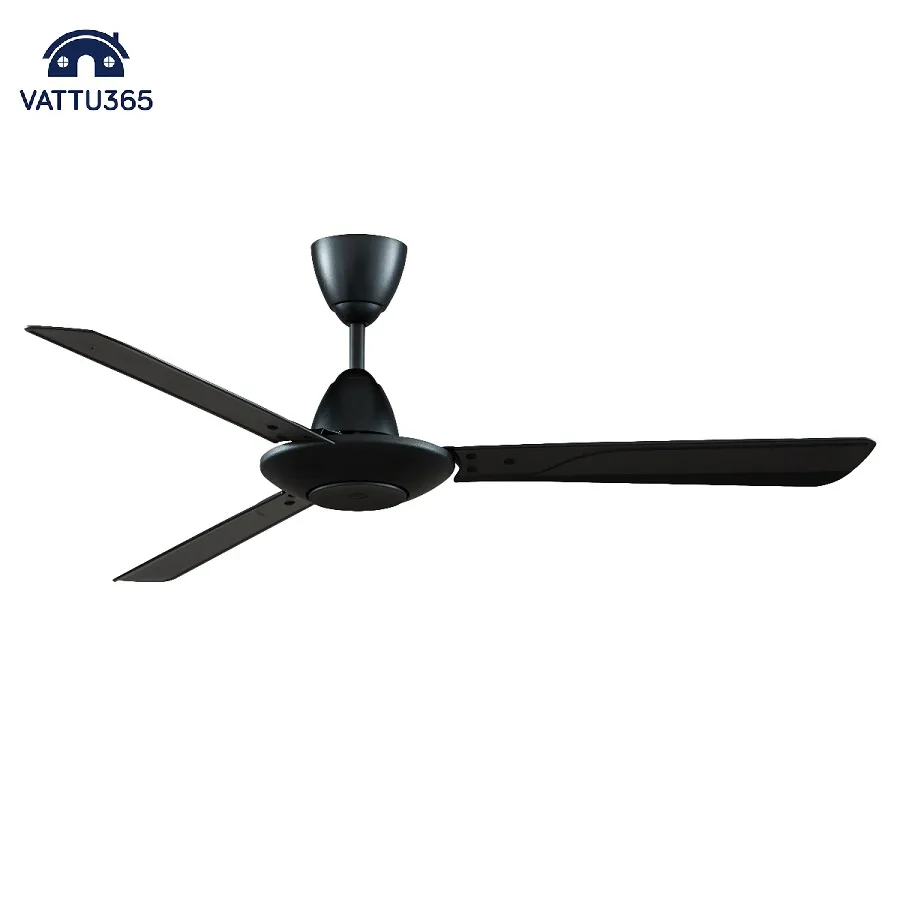

So sánh quạt trần trang trí và quạt trần thông thường 2026Quạt trần hiện đại không chỉ làm mát mà còn là bộ phận trang trí sang trọng cho nội thất 2026.
Quạt treo tường – Giải pháp tiết kiệm diện tích
Cấu tạo bên trong của quạt điện treo tường tương đồng với quạt đứng, nhưng hệ thống tu năng thường được điều khiển bằng dây giật hoặc motor điện phụ. Ưu điểm lớn nhất là khả năng tản gió rộng từ trên cao và đảm bảo an toàn tuyệt đối cho trẻ nhỏ khi không thể tiếp xúc trực tiếp với quạt.

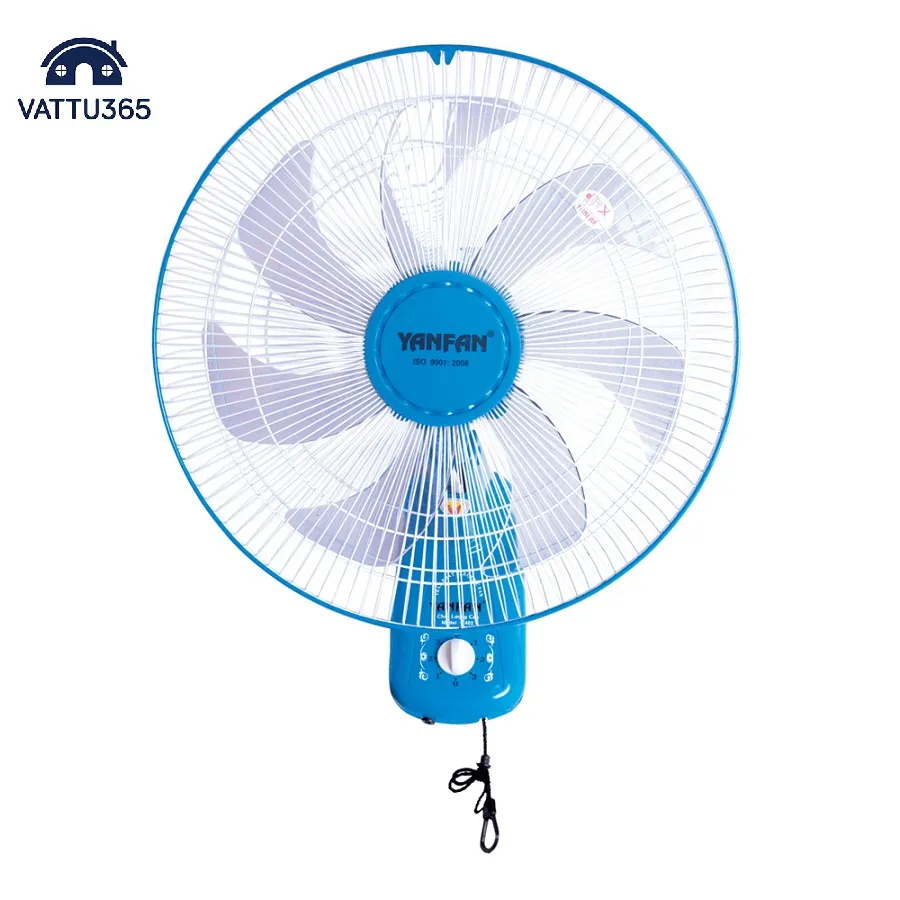

Quạt treo tường tiết kiệm không gian với bộ điều khiển dây giậtQuạt treo tường tối ưu không gian, là lựa chọn hàng đầu cho các căn hộ diện tích nhỏ.
Quạt hơi nước và quạt điều hòa
Đây là phân khúc cao cấp hơn, kết hợp giữa cấu tạo bên trong của quạt điện thông thường với hệ thống bơm nước và tấm làm mát (Cooling Pad). Quạt hơi nước đòi hỏi sự khắt khe hơn về an toàn điện do có sự hiện diện của nguồn nước bên trong máy. Tại Điện Máy Ánh Ngân, chúng tôi luôn kiểm tra kỹ lớp cách điện của các dòng quạt này để tránh rò rỉ điện ra vỏ máy.

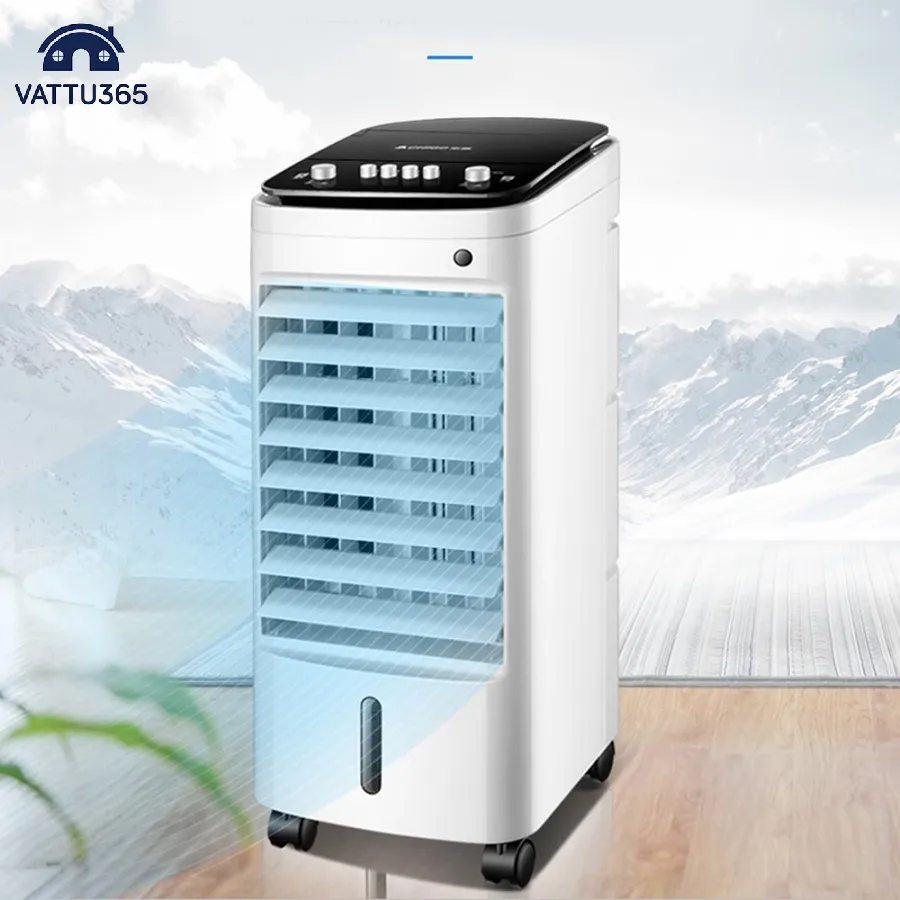

Quạt hơi nước (quạt đá) giúp làm mát sâu trong mùa hèQuạt hơi nước giúp giảm nhiệt độ phòng xuống từ 3-5 độ C nhờ nguyên lý bay hơi nước.
Quạt tản nhiệt điện tử (Mini Fan)
Đây là những mẫu quạt siêu nhỏ dùng cho máy tính hoặc thiết bị cầm tay. Cấu tạo bên trong của quạt điện mini này sử dụng động cơ không chổi than (Brushless), giúp quạt quay ở tốc độ cực cao lên đến hàng nghìn vòng mỗi phút mà vẫn cực kỳ tiết kiệm pin.
Các loại quạt tản nhiệt nhỏ gọn dùng cho thiết bị điện tửThế giới quạt điện tử đa dạng phục vụ nhu cầu làm mát linh kiện và cá nhân.
Quạt hộp (Quat tản) cho trẻ nhỏ
Quạt hộp có thiết kế lồng kín và tính năng tự ngắt khi đổ ngã. Cấu tạo bên trong của quạt điện dạng hộp tập trung vào sự an toàn và luồng gió êm ái, hướng tới đối tượng người già và trẻ em cần giấc ngủ sâu, không bị bạt gió.
Quạt hộp an toàn cho trẻ nhỏ nhờ thiết kế lồng kínQuạt hộp mang lại sự yên tâm tuyệt đối nhờ tính năng tự ngắt khi bị nghiêng đổ.
Hướng dẫn lựa chọn quạt dựa trên thông số kỹ thuật thực tế
Dựa trên kinh nghiệm 10 năm trong ngành điện máy, chúng tôi khuyên bạn nên tập trung vào 3 chỉ số sau trong cấu tạo bên trong của quạt điện trước khi xuống tiền:
- Chất liệu cuộn dây: Hãy chọn quạt có dây đồng 100%. Dù giá cao hơn 15-20% so với dây nhôm nhưng độ bền gấp 3 lần và tiết kiệm điện hơn đáng kể.
- Hệ thống ổ trục: Nếu ngân sách cho phép, hãy ưu tiên quạt sử dụng vòng bi (bạc đạn). Nó giúp quạt vận hành êm ái hơn và không lo kẹt trục do khô dầu sau 1-2 mùa sử dụng.
- Công suất (W): Đừng lầm tưởng công suất càng lớn quạt càng tốt. Một chiếc quạt có cấu tạo bên trong của quạt điện tối ưu có thể cho lượng gió tương đương ở mức 35W so với một chiếc quạt kém chất lượng chạy ở 50W.
Rủi ro tài chính và an toàn liên quan đến cấu tạo quạt điện
Việc mua phải quạt kém chất lượng với cấu tạo bên trong của quạt điện cẩu thả (dây nhôm mạ đồng, không có cầu chì nhiệt) có thể dẫn đến những thiệt hại không đáng có:
- Lãng phí điện năng: Motor hiệu suất thấp tỏa nhiệt nhiều thay vì tạo gió, làm tăng hóa đơn tiền điện thêm khoảng 200.000 VNĐ mỗi năm.
- Nguy cơ hỏa hoạn: Cuộn dây nhôm dễ nóng chảy và gây chập cháy khi hoạt động quá tải, nhất là trong môi trường nồm ẩm.
- Chi phí sửa chữa: Quạt rẻ tiền thường hỏng tụ hoặc cháy motor chỉ sau 1 mùa hè, chi phí thay thế motor đôi khi bằng 60% giá trị mua mới.
Tại Điện Máy Ánh Ngân, mọi sản phẩm đều được kiểm định khắt khe về cấu tạo bên trong của quạt điện để đảm bảo tính minh bạch về thông số và an toàn tuyệt đối cho người tiêu dùng. Chúng tôi cam kết cung cấp thông tin trung thực về công suất, độ ồn và nguồn gốc linh kiện.
Hy vọng bài phân tích chi tiết về kiến trúc linh kiện này sẽ giúp bạn hiểu rõ hơn về thiết bị làm mát trong nhà. Việc đầu tư vào một chiếc quạt có cấu tạo tốt không chỉ là mua sự thoải mái mà còn là khoản đầu tư an toàn cho cả gia đình.
