Khi lắp đặt hệ thống rửa xe tại nhà hoặc tiệm, đầu nối nhanh máy rửa xe là phụ kiện không thể thiếu để kết nối súng phun, dây xịt và máy bơm áp lực. Tại Điện Máy Ánh Ngân, chúng tôi nhận thấy nhiều khách hàng gặp khó khăn khi chọn sai quy cách ren hoặc không hiểu rõ cấu tạo của khớp nối. Bài viết này sẽ giúp bạn hiểu rõ thông số kỹ thuật, cách lắp đặt và bảo trì đúng cách.
Đầu nối nhanh máy rửa xeBộ đầu nối nhanh máy rửa xe gồm đầu đực và đầu cái
Đầu Nối Nhanh Máy Rửa Xe Là Gì?
Đầu nối nhanh (quick coupler) là bộ phận kết nối giữa máy rửa xe, dây cao áp và súng phun, cho phép tháo lắp nhanh chóng mà không cần dụng cụ. Sản phẩm thường được làm từ đồng thau, chịu áp suất lên đến 50 kg/cm² và nhiệt độ 0-70°C.
Tên Gọi Phổ Biến
- Khớp nối nhanh máy rửa xe
- Đầu nối nhanh đồng
- Nối nhanh dây rửa xe
- Đầu nối súng xịt rửa xe
- Quick coupler brass
Thông Số Kỹ Thuật Chi Tiết
| Thông số | Giá trị |
|---|---|
| Vật liệu | Đồng thau (brass) |
| Áp suất tối đa | 50 kg/cm² (700 PSI) |
| Nhiệt độ làm việc | 0-70°C |
| Đường kính phổ biến | 11.8mm, 15mm |
| Loại ren | Trong (RT), ngoài (RN), côn (C) |
| Kích thước ren | 13, 14, 17, 18, 21, 22mm |
| Trọng lượng | 20-200g/bộ |
Thông số kỹ thuật đầu nối nhanhCác quy cách ren phổ biến của đầu nối nhanh
Cấu Tạo Đầu Nối Nhanh
Một bộ đầu nối nhanh máy rửa xe hoàn chỉnh gồm 2 phần:
Đầu Đực (Male Connector)
- Có bi thép hoặc bi nhựa bên trong
- Lò xo đẩy bi ra ngoài khi không kết nối
- Phần ren để vặn vào máy bơm hoặc dây cao áp
Đầu đực khớp nối nhanhĐầu đực với cơ chế bi và lò xo
Đầu Cái (Female Connector)
- Có vòng đệm cao su chống rò rỉ
- Cơ chế khóa bằng vòng trượt
- Phần ren để vặn vào súng phun hoặc dây
Đầu cái khớp nối nhanhĐầu cái với vòng đệm cao su
Bảng Mã Sản Phẩm Theo Quy Cách
Đầu Cái 11.8mm
| Mã sản phẩm | Mô tả |
|---|---|
| KNN-C-11.8-RT13 | Đầu cái 11.8 – Ren trong 13 |
| KNN-C-11.8-RT14 | Đầu cái 11.8 – Ren trong 14 |
| KNN-C-11.8-RN13 | Đầu cái 11.8 – Ren ngoài 13 |
| KNN-C-11.8-C14 | Đầu cái 11.8 – Ren côn 14 |
Các loại đầu cáiĐầu cái với các loại ren khác nhau
Đầu Đực 11.8mm
| Mã sản phẩm | Mô tả |
|---|---|
| KNN-D-11.8-RN13 | Đầu đực 11.8 – Ren ngoài 13 |
| KNN-D-11.8-RT13 | Đầu đực 11.8 – Ren trong 13 |
| KNN-D-11.8-C14 | Đầu đực 11.8 – Ren côn 14 |

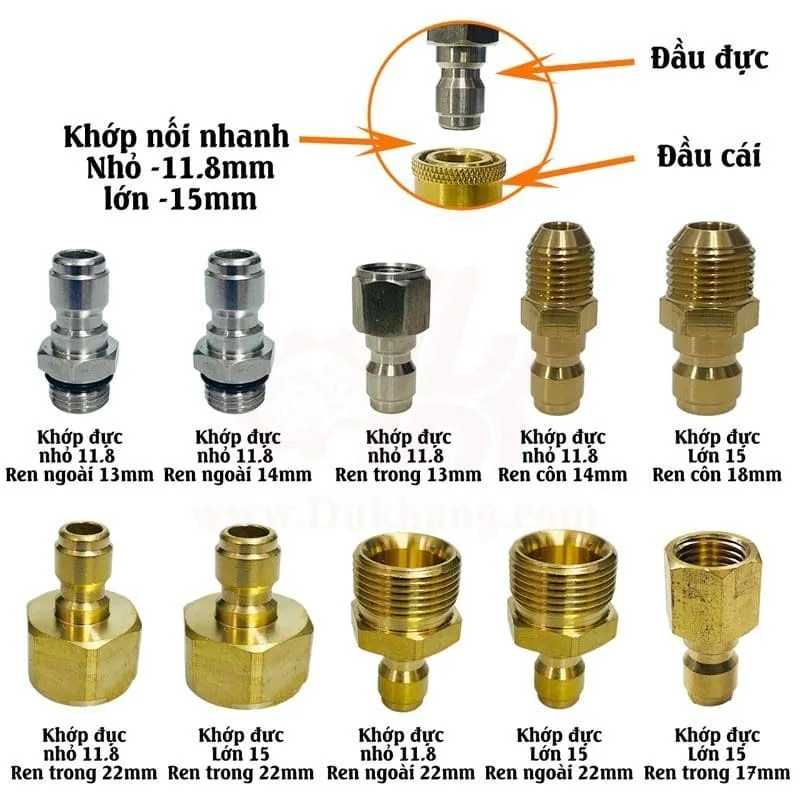

Các loại đầu đựcĐầu đực với các loại ren khác nhau
Đầu Cái & Đực 15mm
Dòng 15mm thường dùng cho máy rửa xe công suất lớn (>2000W):
- KNN-C-15-RT17: Đầu cái 15 – Ren trong 17
- KNN-C-15-RN21: Đầu cái 15 – Ren ngoài 21
- KNN-D-15-RT17: Đầu đực 15 – Ren trong 17
- KNN-D-15-C18: Đầu đực 15 – Ren côn 18
Hướng Dẫn Lắp Đặt 4 Bước
Bước 1: Đo Đường Kính Ren
Dùng thước kẹp đo đường kính ngoài của ren trên máy bơm, súng phun và dây cao áp. Ren M14 (14mm) là phổ biến nhất với máy rửa xe gia đình.
Bước 2: Chọn Loại Ren Phù Hợp
- Ren trong (RT): Vặn vào ren ngoài của thiết bị
- Ren ngoài (RN): Vặn vào ren trong của thiết bị
- Ren côn (C): Dùng cho ống nước, tự động chặn khi siết
Bước 3: Quấn Băng Teflon
Quấn 3-5 vòng băng teflon (PTFE tape) theo chiều kim đồng hồ vào phần ren ngoài để chống rò rỉ.
Bước 4: Vặn Chặt & Kiểm Tra
Vặn tay đến khi chặt, sau đó dùng mỏ lết siết thêm 1/4 vòng. Bật máy thử áp suất, kiểm tra rò rỉ tại các mối nối.
Nguyên Lý Hoạt Động
Khi đẩy đầu đực vào đầu cái:
- Bi thép trong đầu đực bị đẩy vào trong
- Vòng trượt trên đầu cái tự động khóa
- Nước chảy qua khi bi mở hoàn toàn
- Kéo vòng trượt ra để tháo nhanh
Nguyên lý hoạt độngCơ chế khóa tự động của đầu nối nhanh
Xử Lý Sự Cố Thường Gặp
Không Vặn Vừa Ren
Nguyên nhân: Chọn sai kích thước ren (M13 vs M14)
Giải pháp: Dùng đầu chuyển ren hoặc đổi sang quy cách đúng
Đầu Đực Và Cái Không Khớp
Nguyên nhân: Chọn sai đường kính (11.8mm vs 15mm)
Giải pháp: Đổi một trong hai đầu sang chuẩn còn lại
Rò Rỉ Nước Tại Mối Nối
Nguyên nhân: Vòng đệm cao su bị mòn hoặc có cặn bẩn
Giải pháp: Tháo ra vệ sinh, thay vòng đệm mới (O-ring NBR)
Ưu Điểm & Hạn Chế
Ưu Điểm
- Lắp đặt nhanh chóng, không cần dụng cụ
- Đồng thau bền, chống ăn mòn
- Chịu áp suất cao (50 kg/cm²)
- Nhiều quy cách ren để chọn
- Có thể thay lò xo để tăng áp suất
Hạn Chế
- Không dùng cho chất ăn mòn (acid, dung môi)
- Cần siết chặt ren, khó tháo khi bị kẹt
- Chỉ dùng cho ống rửa xe, không dùng cho khí nén
- Phải đúng quy cách mới chặt kín
Lưu Ý Khi Mua & Sử Dụng
- Kiểm tra kỹ trước khi vặn chặt để tránh vỡ ren
- Quấn băng teflon quanh ren ngoài trước khi lắp
- Quy cách chuẩn chịu áp suất 30 kg/cm², loại đặc biệt lên đến 50 kg/cm²
- Nếu dùng ống PA (nylon) hoặc PE, cần có ty nong ống để giữ chặt
- Liên hệ bộ phận kỹ thuật để tư vấn chọn ống phù hợp
Ứng Dụng Thực Tế
Rửa xe: Kết nối máy bơm – dây cao áp – súng phun
Dẫn nước: Kết nối máy bơm nước gia đình
Xịt thuốc: Dẫn nước thuốc xịt rửa, phun sương
Công nghiệp: Hệ thống làm mát, rửa linh kiện
Phụ Kiện Đi Kèm
- Công tắc áp suất (pressure switch)
- Van điện từ (solenoid valve)
- Đồng hồ áp suất (0-100 kg/cm²)
- Dây xịt cao áp (8mm, 10mm)
- Súng phun rửa xe
- Khớp nối xoay 360°
Sản Phẩm Tương Tự
- Kép đồng: 2 đầu ren ngoài
- Sơ mi thau: 1 ren trong + 1 ren ngoài (ren trong ≥ ren ngoài)
- Cô rá thau: 1 ren trong + 1 ren ngoài (ren trong < ren ngoài)
- Nối đuôi chuột: 1 ren ngoài + 1 đuôi chuột (siết cổ dê)
- Tê ren trong: 3 đầu ren trong (chữ T)
Chính Sách Bảo Hành & Đổi Trả
- Bảo hành theo quy định nhà sản xuất (thường 3-6 tháng)
- Đổi trả trong 1-2 ngày nếu sai quy cách
- Sản phẩm phải còn nguyên hộp, hóa đơn
- Không bảo hành nếu đã sử dụng hoặc bị hư hỏng do lắp đặt sai
- Quay video khi mở hàng để đảm bảo quyền lợi
Tại Điện Máy Ánh Ngân, chúng tôi cung cấp đầy đủ các quy cách đầu nối nhanh máy rửa xe từ 11.8mm đến 15mm, phù hợp với mọi loại máy rửa xe gia đình và thương mại. Liên hệ hotline để được tư vấn chọn đúng quy cách ren và hướng dẫn lắp đặt chi tiết.
