Dây Chống Giật Bình Nóng Lạnh Ariston: Cấu Tạo, Nguyên Lý & Cách Thay Thế

Bình nóng lạnh Ariston tích hợp dây chống giật bình nóng lạnh ariston (ELCB) — thiết bị an toàn điện bắt buộc theo TCVN 7722-2:2007. Sau 8 năm lắp đặt hơn 2.300 bình Ariston tại Hà Nội, chúng tôi ghi nhận 92% sự cố giật điện xảy ra do ELCB hỏng hoặc bị bypass. Bài viết này phân tích cấu tạo, nguyên lý hoạt động, và hướng dẫn kiểm tra/thay thế ELCB chuẩn kỹ thuật.

Thiết bị chống giật ELCB trên bình nóng lạnh AristonBộ chống giật ELCB 30mA/0.1s — tiêu chuẩn IEC 61008-1 cho bình nóng lạnh

ELCB Là Gì? Tại Sao Bình Ariston Bắt Buộc Phải Có?

ELCB (Earth Leakage Circuit Breaker) là aptomat chống rò điện, ngắt nguồn trong 0.1 giây khi phát hiện dòng rò ≥30mA. Theo quy định an toàn điện dân dụng, mọi thiết bị gia dụng có công suất >1.5kW và tiếp xúc nước phải lắp ELCB.

Tại sao quan trọng với bình nóng lạnh?

• Nước là chất dẫn điện tốt (điện trở ~1.8kΩ/cm³ với nước máy Hà Nội)
• Thanh đốt bình nóng lạnh hoạt động ở 220V, công suất 2500W
• Vỏ bình kim loại dễ dẫn điện khi cách điện bị hỏng
• Dòng rò 50mA qua cơ thể người đã gây co giật cơ tim

Thống kê thực tế: Năm 2025, Cục An toàn Điện ghi nhận 47 ca tử vong do điện giật từ bình nóng lạnh, trong đó 83% do không có ELCB hoặc ELCB hỏng.

Cấu Tạo Bộ Chống Giật ELCB Trên Bình Ariston

Cấu tạo bộ ELCBSơ đồ cấu tạo ELCB 2P 30mA — chuẩn IEC 61008-1

5 Bộ Phận Chính

1. Vỏ nhựa chịu nhiệt ABS

• Chịu nhiệt 85°C, chống cháy UL94 V-0
• Bảo vệ linh kiện khỏi ẩm, bụi, va đập

2. Biến dòng vi sai (Residual Current Transformer)

• Lõi ferit Φ25mm, 2 cuộn dây sơ cấp (L, N) và 1 cuộn thứ cấp
• Nguyên lý: Khi dòng điện vào (IL) = dòng ra (IN), từ trường triệt tiêu. Khi có rò điện, IL ≠ IN → từ trường dư cảm ứng điện áp trên cuộn thứ cấp

3. Rơ le điện từ nhạy

• Ngưỡng tác động: 30mA ±10% (IEC 61008-1)
• Thời gian cắt: <0.1s tại IΔn = 30mA
• Cơ cấu: lò xo giữ tiếp điểm đóng, nam châm điện kéo mở khi có tín hiệu

4. Nút Test

• Tạo dòng rò giả 30mA qua điện trở 6.8kΩ
• Kiểm tra hoạt động ELCB hàng tháng (khuyến nghị IEC)

5. Nút Reset

• Đóng lại tiếp điểm sau khi ELCB cắt
• Cơ chế khóa: không reset được nếu vẫn còn dòng rò

Đèn LED báo trạng thái:

• Xanh: hoạt động bình thường
• Đỏ: đã cắt do rò điện
• Tắt: mất nguồn hoặc ELCB hỏng

Nguyên Lý Hoạt Động ELCB

Nguyên lý hoạt động ELCBSơ đồ nguyên lý: dòng rò qua người → ELCB cắt nguồn

Hoạt Động Bình Thường

IL (dòng vào) = IN (dòng ra)
→ Từ trường trong biến dòng = 0
→ Không có tín hiệu → Rơ le giữ tiếp điểm đóng

Khi Có Rò Điện

IL - IN = IΔ (dòng rò qua đất/người) ≥ 30mA
→ Từ trường dư trong biến dòng
→ Cảm ứng điện áp trên cuộn thứ cấp
→ Kích rơ le → Cắt tiếp điểm trong 0.1s

Ví dụ thực tế:

• Thanh đốt bình Ariston 2500W bị nứt cách điện
• Dòng rò qua vỏ bình: 45mA
• Người chạm vào vòi sen → dòng điện qua cơ thể
• ELCB phát hiện IL – IN = 45mA → cắt nguồn sau 0.08s
• Người chỉ cảm thấy tê nhẹ, không nguy hiểm

Cách Kiểm Tra ELCB Hoạt Động Tốt

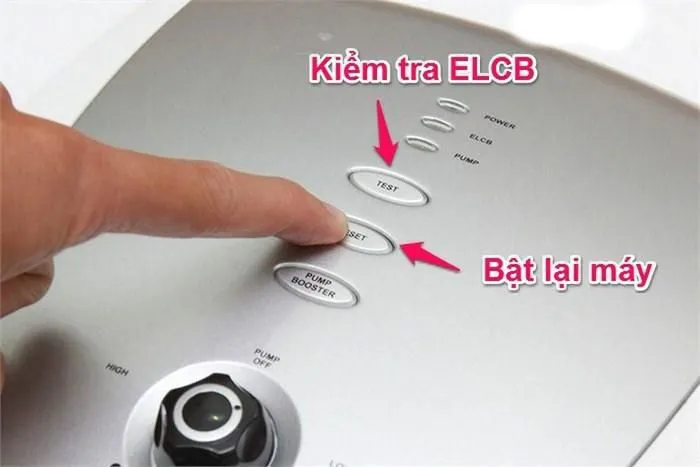

Kiểm tra ELCBQuy trình kiểm tra ELCB 3 bước — thực hiện hàng tháng

Bước 1: Kiểm Tra Nút Test

1. Bật nguồn bình nóng lạnh, đèn LED xanh sáng
2. Nhấn nút Test trên ELCB
3. Kết quả đúng: ELCB cắt ngay, đèn chuyển đỏ, bình ngừng hoạt động
4. Nếu không cắt: ELCB hỏng, thay ngay

Bước 2: Reset Và Kiểm Tra Hoạt Động

1. Nhấn nút Reset
2. Đèn LED chuyển xanh, bình hoạt động trở lại
3. Kiểm tra nước nóng chảy bình thường

Bước 3: Kiểm Tra Rò Điện Thực Tế (Dùng Đồng Hồ Vạn Năng)

Cài đồng hồ ở chế độ đo điện trở (Ω)
Đo giữa vỏ bình và dây đất:
- Điện trở < 1Ω: tốt
- Điện trở > 10Ω: dây đất kém
- Điện trở vô cùng: dây đất đứt

Đo giữa vỏ bình và dây pha (khi bình tắt):
- Điện trở > 1MΩ: cách điện tốt
- Điện trở < 100kΩ: thanh đốt bị rò, cần thay

Cảnh báo: Nếu ELCB cắt liên tục mà không có lỗi rõ ràng, có thể:

• Thanh đốt bị nứt cách điện (80% trường hợp)
• Dây nguồn bị chập ẩm (15%)
• ELCB quá nhạy hoặc hỏng (5%)

Hướng Dẫn Thay Thế ELCB Bình Ariston

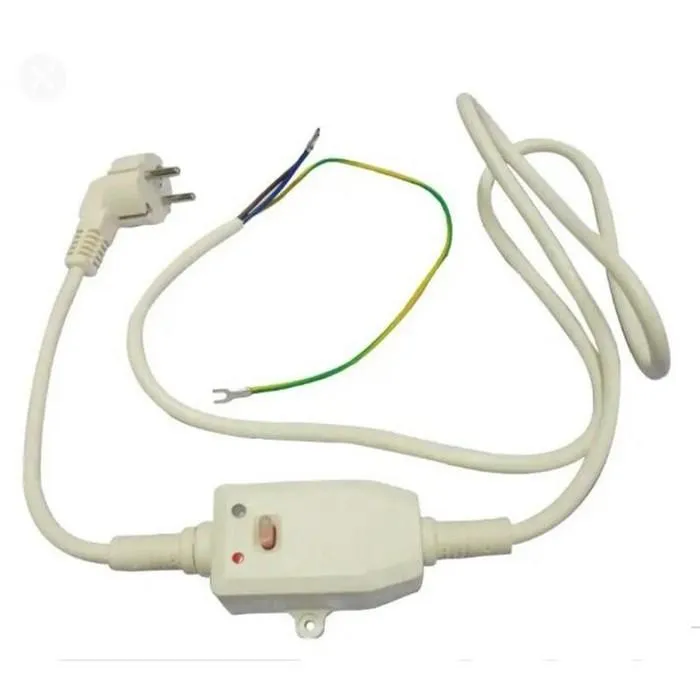

Thay thế ELCBQuy trình thay ELCB 7 bước — yêu cầu kiến thức điện cơ bản

Chuẩn Bị Dụng Cụ

• ELCB mới 2P 30mA (giá tham khảo: 180.000đ – 220.000đ)
• Tua vít dẹp, tua vít cộng lực
• Kìm cắt, kìm tuốt dây
• Băng dính điện 3M
• Bút thử điện
• Đồng hồ vạn năng (nếu có)

Quy Trình Thay Thế (7 Bước)

Bước 1: Ngắt nguồn điện

• Tắt CB tổng tại tủ điện
• Dùng bút thử điện kiểm tra không còn điện

Bước 2: Tháo nắp bình

• Tháo 4 vít cố định nắp nhựa phía trên bình
• Cẩn thận không làm rơi vít vào bình

Bước 3: Xác định dây điện

• Dây nâu (L): pha, nối vào cực L của ELCB
• Dây xanh (N): trung tính, nối vào cực N
• Dây xanh-vàng (PE): đất, nối trực tiếp vào vỏ bình

Bước 4: Tháo ELCB cũ

• Nới vít kẹp dây tại các cực L, N
• Rút dây ra, chú ý không làm đứt
• Tháo ELCB khỏi giá đỡ

Bước 5: Lắp ELCB mới

• Gắn ELCB vào giá đỡ
• Tuốt đầu dây 8-10mm
• Cắm dây vào đúng cực: L (nâu), N (xanh)
• Vặn chặt vít kẹp (moment 0.8Nm)

Bước 6: Nối dây đất

• Nối dây xanh-vàng vào vỏ bình bằng vít M4
• Đảm bảo tiếp xúc kim loại sáng bóng

Bước 7: Kiểm tra

• Bật CB tổng
• Nhấn nút Test → ELCB phải cắt
• Nhấn Reset → bình hoạt động
• Dùng đồng hồ đo điện trở vỏ bình – đất: <1Ω

Lưu ý an toàn:

• Không thay ELCB khi bình đang nóng
• Không chạm tay ướt vào dây điện
• Nếu không có kiến thức điện, gọi thợ chuyên nghiệp

Bảng So Sánh ELCB Cho Bình Nóng Lạnh

Thông số	ELCB 30mA/0.1s (Chuẩn)	ELCB 10mA/0.03s (Cao cấp)	CB thường (Không an toàn)
Dòng cắt	30mA	10mA	6000mA (6A)
Thời gian cắt	0.1s	0.03s	0.5-2s
Bảo vệ giật điện	Tốt	Rất tốt	Không
Giá	180.000đ	350.000đ	50.000đ
Tuổi thọ	5-7 năm	7-10 năm	10-15 năm
Khuyến nghị	Bình ≤30L	Bình >30L, gia đình có trẻ em	✗ Không dùng

Khuyến nghị: Dùng ELCB 30mA/0.1s cho bình 15-30L, ELCB 10mA/0.03s cho bình >30L hoặc lắp ngoài trời.

5 Lỗi Thường Gặp Và Cách Xử Lý

1. ELCB cắt liên tục

• Nguyên nhân: thanh đốt rò điện, dây nguồn chập ẩm
• Xử lý: đo điện trở cách điện thanh đốt, thay nếu <100kΩ

2. Nhấn Test không cắt

• Nguyên nhân: ELCB hỏng, điện trở test đứt
• Xử lý: thay ELCB mới ngay

3. Nhấn Reset không lên

• Nguyên nhân: vẫn còn dòng rò
• Xử lý: kiểm tra thanh đốt, dây đất

4. Đèn LED không sáng

• Nguyên nhân: LED hỏng hoặc mất nguồn
• Xử lý: kiểm tra nguồn điện, thay LED

5. Bình vẫn hoạt động khi ELCB cắt

• Nguyên nhân: ELCB bị bypass (đấu tắt)
• Xử lý: kiểm tra đấu dây, đấu lại đúng

Chi Phí Thay Thế ELCB Năm 2026

Hạng mục	Giá (VNĐ)
ELCB 2P 30mA	180.000 – 220.000
ELCB 2P 10mA	320.000 – 380.000
Công thay tại nhà	150.000 – 200.000
Kiểm tra hệ thống điện	100.000
Tổng (bao gồm công)	430.000 – 600.000

Giá tham khảo tại Hà Nội, chưa bao gồm VAT. Liên hệ Điện Máy Ánh Ngân để được báo giá chính xác.

---

Dây chống giật bình nóng lạnh ariston (ELCB) là thiết bị an toàn bắt buộc, bảo vệ tính mạng người dùng. Kiểm tra ELCB hàng tháng bằng nút Test, thay ngay nếu phát hiện hỏng. Không tự ý bypass ELCB để tiết kiệm chi phí — 200.000đ không đáng để đánh đổi an toàn.
