Việc nắm vững sơ đồ cấu tạo lò vi sóng không chỉ giúp bạn sử dụng thiết bị hiệu quả mà còn là chìa khóa để đảm bảo an toàn điện trong gia đình. Tại Điện Máy Ánh Ngân, qua hơn 10 năm kinh nghiệm phân phối và bảo trì thiết bị gia dụng, chúng tôi nhận thấy nhiều khách hàng vẫn lúng túng khi gặp sự cố nhỏ do chưa hiểu rõ nội quan của thiết bị. Bài viết dưới đây sẽ phân tích chi tiết kỹ thuật từ linh kiện nhỏ nhất đến cơ chế phát sóng vi-ba chuẩn xác nhất.
Sơ đồ cấu tạo lò vi sóng chi tiết giúp người dùng hiểu rõ các bộ phận bên trong
Định nghĩa kỹ thuật: Lò vi sóng là gì?
Lò vi sóng (hay lò vi-ba) là thiết bị ứng dụng bức xạ điện từ trong dải tần số cực cao để làm nóng các phân tử phân cực trong thực phẩm. Khác với lò nướng truyền thống sử dụng nhiệt điện trở truyền nhiệt từ ngoài vào trong, lò vi sóng tác động trực tiếp vào cấu trúc phân tử (chủ yếu là nước). Dựa trên sơ đồ cấu tạo lò vi sóng, chúng ta có thể thấy đây là một hệ thống khép kín cực kỳ khắt khe về tiêu chuẩn chống rò rỉ bức xạ theo tiêu chuẩn quốc tế.

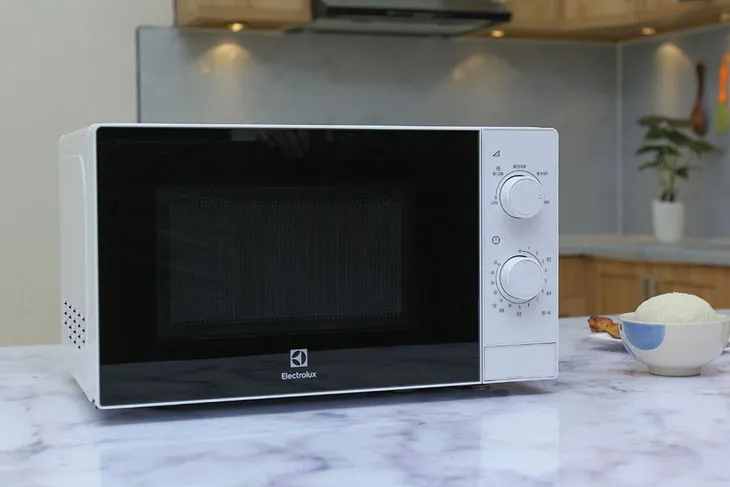

Thiết bị nhà bếp hiện đại với sơ đồ cấu tạo lò vi sóng tối ưu cho việc hâm nóng
Phân tích chuyên sâu sơ đồ cấu tạo lò vi sóng hiện đại 2026
Dù bạn đang sở hữu dòng máy cơ đơn giản hay dòng Inverter thông minh cao cấp tại Điện Máy Ánh Ngân, về cơ bản sơ đồ cấu tạo lò vi sóng luôn bao gồm các khối thành phần cốt lõi sau:

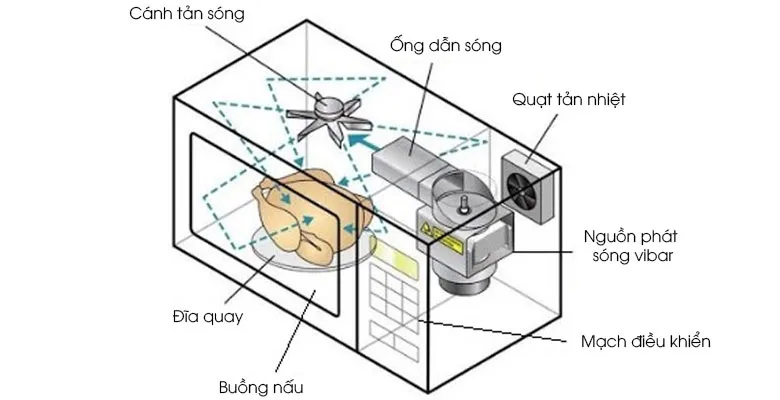

Mô phỏng sơ đồ cấu tạo lò vi sóng bao gồm nguồn phát và khoang nấu
1. Magnetron (Nguồn phát sóng vi ba)
Đây là “trái tim” trong sơ đồ cấu tạo lò vi sóng. Magnetron là một đèn chân không công suất lớn, biến đổi năng lượng điện thành sóng điện từ ở tần số chuẩn 2450 MHz. Tại Ánh Ngân, các dòng lò vi sóng đời mới 2026 thường sử dụng Magnetron hiệu suất cao, giảm hao phí nhiệt năng xuống mức tối thiểu.
2. Khoang nấu (Buồng cộng hưởng)
Khoang nấu chính là một chiếc “lồng Faraday” hoàn hảo. Vách khoang được làm từ thép không gỉ hoặc tráng men chống dính cao cấp. Đặc điểm quan trọng nhất trong sơ đồ cấu tạo lò vi sóng tại bộ phận này là khả năng phản xạ sóng hoàn toàn, không cho bức xạ lọt ra ngoài cửa lò nhờ lớp lưới kim loại có đường kính lỗ nhỏ hơn bước sóng vi-ba.

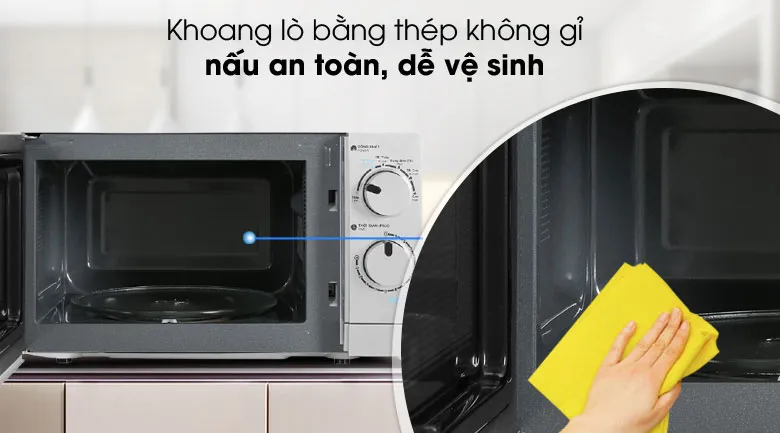

Khoang lò trong sơ đồ cấu tạo lò vi sóng được bao quanh bởi lưới kim loại an toàn
3. Biến thế cao áp và Tụ điện
Để Magnetron hoạt động, nó cần một điện áp cực lớn. Biến thế trong sơ đồ cấu tạo lò vi sóng có nhiệm vụ nâng điện thế dân dụng 220V lên khoảng 2000V – 4000V. Kết hợp với tụ điện và diode cao áp, hệ thống này tạo ra dòng điện một chiều DC mạnh mẽ để kích hoạt quá trình phát sóng.
4. Hệ thống dẫn sóng (Waveguide)
Sóng vi ba sau khi được tạo ra tại Magnetron sẽ đi qua một ống dẫn bằng kim loại để đi vào khoang nấu. Trong sơ đồ cấu tạo lò vi sóng, ống dẫn này phải được tính toán kích thước hình học cực kỳ chính xác để tránh hiện tượng dội ngược sóng gây cháy Magnetron.
5. Bảng điều khiển và Hệ thống quản lý (CPU/Timer)
Tùy vào loại lò mà bảng điều khiển có thể là cơ học (bánh răng thời gian) hoặc điện tử (vi mạch điều khiển). Các dòng lò vi sóng điện tử 2026 hiện nay thường tích hợp cảm biến độ ẩm và nhiệt độ hồng ngoại, giúp tự động điều chỉnh công suất dựa trên thực tế món ăn.

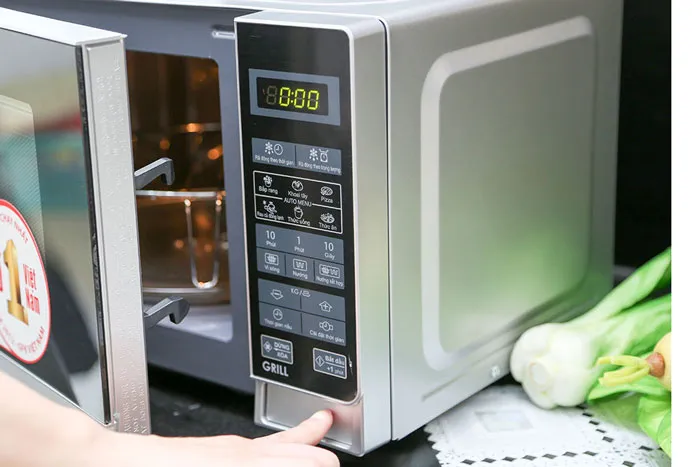

Chi tiết bảng điều khiển điện tử trong sơ đồ cấu tạo lò vi sóng mới nhất 2026
6. Hệ thống phân tán sóng (Đĩa quay và Cánh đảo)
Để khắc phục nhược điểm sóng vi ba có các điểm “nút” (điểm không có nhiệt), sơ đồ cấu tạo lò vi sóng bắt buộc phải có đĩa quay. Thực phẩm được đặt trên đĩa thủy tinh chịu lực, xoay liên tục để mọi bề mặt đều tiếp xúc với sóng. Một số dòng cao cấp loại bỏ đĩa quay bằng cách dùng cánh đảo sóng ẩn dưới đáy lò (Stirrer fan).

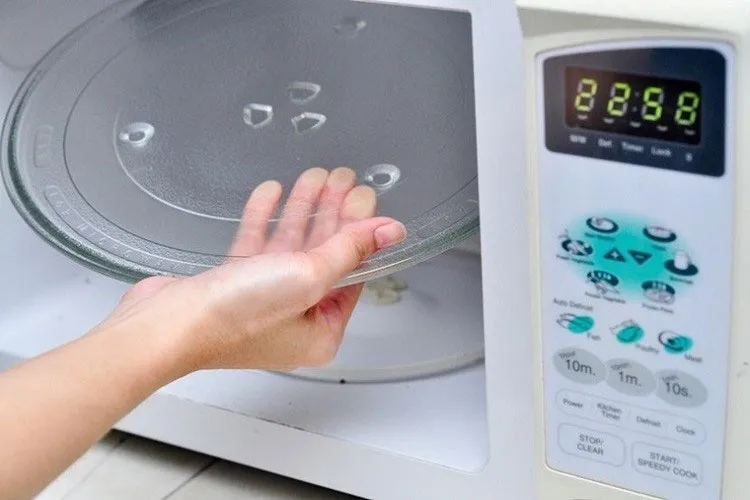

Hệ thống đĩa quay tròn giúp thực phẩm chín đều trong sơ đồ cấu tạo lò vi sóng
7. Các bộ phận hỗ trợ kỹ thuật khác
- Quạt tản nhiệt: Làm mát Magnetron và biến thế cao áp, tránh quá nhiệt gây ngắt rơ-le.
- Tecmit (Rơ-le nhiệt): Tự động ngắt điện khi phát hiện khoang lò hoặc linh kiện vượt quá ngưỡng nhiệt an toàn.
- Vỏ máy: Thường bằng thép sơn tĩnh điện, đóng vai trò bảo vệ cơ học và thẩm mỹ.
Nguyên lý vận hành dựa trên vật lý phân tử
Khi bạn nhấn nút khởi động, sơ đồ cấu tạo lò vi sóng bắt đầu chu trình làm việc khép kín:
- Biến thế nâng áp, tụ điện nạp xả để cung cấp năng lượng cho Magnetron.
- Magnetron phát ra sóng vi ba truyền vào khoang nấu.
- Sóng điện từ làm các phân tử nước trong thức ăn dao động với tốc độ 2,45 tỷ lần mỗi giây.
- Sự ma sát khủng khiếp giữa các phân tử này sinh ra nhiệt lượng nội sinh, làm thực phẩm chín từ bên trong.
Điều này giải thích tại sao khi sử dụng lò vi sóng, bát đĩa thường không nóng bằng thức ăn (trừ khi nhiệt truyền ngược từ thức ăn sang bát). Đây là sự ưu việt của sơ đồ cấu tạo lò vi sóng so với các phương pháp truyền nhiệt đối lưu hay dẫn nhiệt.
Bảng so sánh đặc điểm kỹ thuật: Lò vi sóng Cơ vs. Điện tử Inverter
Dựa trên kinh nghiệm bán hàng thực tế tại Điện Máy Ánh Ngân, chúng tôi lập bảng so sánh giúp bạn dễ dàng lựa chọn dựa trên cấu tạo:
| Đặc điểm | Lò vi sóng Cơ (Traditional) | Lò vi sóng Điện tử (Inverter 2026) |
|---|---|---|
| Bảng điều khiển | Núm xoay vật lý, bộ đếm giờ cơ | Nút nhấn/Cảm ứng, màn hình LED |
| Công suất | Cố định (On/Off liên tục) | Biến thiên linh hoạt (Tiết kiệm điện) |
| Độ chính xác | Thấp (tính theo phút) | Cao (tính theo từng giây) |
| Sơ đồ cấu tạo | Đơn giản, dễ sửa chữa | Phức tạp, nhiều cảm biến thông minh |
| Độ bền linh kiện | Rất cao, linh kiện rẻ | Khá, đòi hỏi nguồn điện ổn định |
| Giá tham khảo | 1.200.000đ – 2.500.000đ | 3.000.000đ – 8.000.000đ |
Phân tích chi phí điện năng vận hành thực tế (Ước tính 2026)
Nhiều khách hàng lo ngại cấu tạo lò vi sóng với biến thế cao áp sẽ “ngốn” nhiều điện. Hãy cùng Điện Máy Ánh Ngân làm một phép toán nhỏ với model phổ biến công suất 800W:
- Tần suất sử dụng: 10 phút/ngày (Hâm nóng 2 lần, mỗi lần 5 phút).
- Điện năng tiêu thụ/ngày: $0,8kW times (10/60)h approx 0,133 kWh$.
- Điện năng tiêu thụ/tháng: $0,133 kWh times 30 ngày approx 4 kWh$.
- Chi phí dự tính: $4 kWh times 3.000đ/kWh = 12.000đ/tháng$.
Như vậy, nhờ sơ đồ cấu tạo lò vi sóng tối ưu hóa việc tác động nhiệt trực tiếp, chi phí vận hành thực tế là cực kỳ thấp so với bếp gas hay lò nướng điện.
Ưu và nhược điểm từ góc nhìn chuyên gia
Phân tích ưu nhược điểm dựa trên sơ đồ cấu tạo lò vi sóng và hiệu suất sử dụng
Thế mạnh vượt trội
- Tốc độ xử lý: Rã đông nhanh gấp 10-20 lần so với để tự nhiên.
- Bảo toàn dinh dưỡng: Do thời gian tiếp xúc nhiệt ngắn, Vitamin C và các dưỡng chất dễ bay hơi được giữ lại tối đa.
- Vệ sinh: Khoang lò trơn nhẵn, chỉ cần lau nhẹ bằng khăn ẩm sau khi dùng.
Những hạn chế cần lưu ý
- Kén dụng cụ: Không dùng được kim loại (gây hiện tượng phóng điện hồ quang phá hủy sơ đồ cấu tạo lò vi sóng bên trong).
- Nấu ăn không đều: Nếu không có đĩa quay hoặc thực phẩm quá lớn, tâm sản phẩm có thể chưa kịp nóng.
- Nguy cơ cháy nổ: Thực phẩm có vỏ kín (trứng, hạt dẻ) dễ nổ do áp suất hơi nước tăng nhanh bên trong.
Hướng dẫn sử dụng an toàn & Bảo trì từ kỹ thuật viên Ánh Ngân
Hiểu rõ sơ đồ cấu tạo lò vi sóng là một chuyện, vận hành an toàn lại là chuyện khác. Dưới đây là 5 nguyên tắc vàng:
- Khoảng cách lắp đặt: Luôn để trống ít nhất 10cm ở các mặt bên và phía sau để quạt tản nhiệt hoạt động tốt.
- Tuyệt đối không chạy không (Empty run): Nếu không có thực phẩm hấp thụ sóng, năng lượng vi ba sẽ dội ngược lại Magnetron, gây cháy linh kiện đắt tiền nhất trong sơ đồ cấu tạo lò vi sóng.
- Vệ sinh tấm chắn sóng (Mica sheet): Đây là tấm nhỏ nằm bên thành khoang lò. Nếu bị bám mỡ, nó sẽ bắt lửa và gây xẹt điện.
- Kiểm tra gioăng cửa: Nếu cửa lò bị hở, sóng vi ba sẽ rò rỉ ra ngoài, có hại cho sức khỏe người dùng (đặc biệt là mắt và hệ sinh sản).
- Sử dụng ổ cắm riêng: Công suất khởi động của biến thế cao áp rất lớn, không nên dùng chung ổ cắm với các thiết bị công suất cao khác như tủ lạnh hay bếp từ.
Hướng dẫn sử dụng an toàn dựa trên sơ đồ cấu tạo lò vi sóng chuẩn kỹ thuật
Nhận diện lỗi thường gặp liên quan đến cấu tạo
Trong quá trình bảo hành tại Điện Máy Ánh Ngân, chúng tôi đúc kết một số lỗi phổ biến liên quan trực tiếp đến linh kiện trong sơ đồ cấu tạo lò vi sóng:
- Lò vẫn quay nhưng không nóng: Thường do Magnetron bị hỏng (đứt sợi đốt) hoặc tụ điện cao áp bị hỏng.
- Có tia lửa điện bên trong: Do tấm chắn sóng bị bẩn hoặc người dùng sơ ý để vật dụng kim loại (muỗng, màng nhôm) vào lò.
- Lò phát ra tiếng kêu ù ù lớn: Biến thế cao áp có thể bị lỏng phe sắt hoặc quạt tản nhiệt bị kẹt vật thể lạ.
- Liệt phím bấm: Lỗi thuộc về bo mạch điều khiển hoặc lớp màng dẫn điện trên bảng cảm biến bị oxy hóa.
Hy vọng với những thông tin kỹ thuật chuyên sâu về sơ đồ cấu tạo lò vi sóng và kinh nghiệm thực tiễn từ Điện Máy Ánh Ngân, bạn đã có cái nhìn tổng quát và tự tin hơn khi chọn mua cũng như sử dụng thiết bị này. Một chiếc lò vi sóng được hiểu đúng và chăm sóc tốt có thể đồng hành cùng gia đình bạn trên 10 năm. Nếu có bất kỳ thắc mắc nào về kỹ thuật hoặc cần tư vấn các dòng lò vi sóng Inverter đời mới 2026, đừng ngần ngại liên hệ với đội ngũ kỹ thuật viên của chúng tôi để được giải đáp chuyên sâu nhất.
