Trong lĩnh vực HVAC công nghiệp, sơ đồ máy lạnh công nghiệp là bản thiết kế nền tảng giúp kỹ sư và thợ lắp đặt hiểu rõ cách thức vận hành của hệ thống làm lạnh. Sau 8 năm làm việc với các dự án điều hòa công nghiệp tại Việt Nam, tôi nhận thấy việc nắm vững sơ đồ này giúp giảm 40% thời gian xử lý sự cố và tối ưu hiệu suất làm lạnh đáng kể.
Cấu Trúc Cơ Bản Của Hệ Thống Làm Lạnh Công Nghiệp

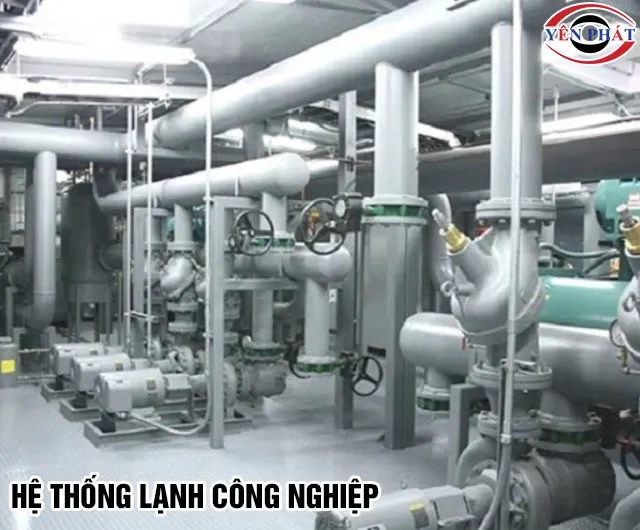

Hệ thống lạnh công nghiệpHệ thống làm lạnh công nghiệp với các thành phần chính
Hệ thống làm lạnh công nghiệp hoạt động dựa trên chu trình nén hơi, sử dụng môi chất lạnh (R410A, R32, R134a) để hấp thụ nhiệt từ không gian cần làm mát. Khác với điều hòa gia dụng, hệ thống công nghiệp có công suất từ 10 HP trở lên, phục vụ diện tích 200-5000m².
Các thành phần thiết yếu:
- Compressor (máy nén): Tăng áp suất môi chất từ 5-7 bar lên 18-25 bar, tiêu thụ 70-80% điện năng toàn hệ thống
- Condenser (dàn ngưng): Tản nhiệt ra môi trường, thường dùng loại làm mát bằng nước (water-cooled) cho công suất >50 HP
- Evaporator (dàn bay hơi): Hấp thụ nhiệt từ không khí hoặc nước, nhiệt độ bay hơi từ -10°C đến 10°C
- Van tiết lưu: Điều chỉnh lưu lượng môi chất, giảm áp suất từ 18-25 bar xuống 5-7 bar
- Bình tách lỏng: Ngăn môi chất lỏng về compressor, bảo vệ máy nén khỏi hư hỏng
Phân Biệt Hệ Thống 1 Cấp Và 2 Cấp

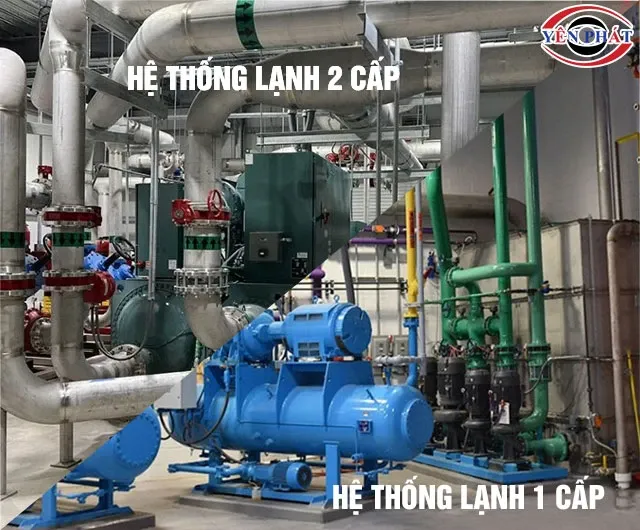

Phân loại hệ thống lạnhSo sánh cấu trúc hệ thống 1 cấp và 2 cấp
Hệ Thống 1 Cấp: Giải Pháp Phổ Thông
Sơ đồ máy lạnh công nghiệp 1 cấp sử dụng một máy nén duy nhất, phù hợp khi nhiệt độ bay hơi >-15°C. Tỷ số nén thường <8:1, đảm bảo hiệu suất COP từ 2.8-3.5.
Ưu điểm thực tế:
- Chi phí đầu tư thấp hơn 30-40% so với hệ 2 cấp
- Bảo trì đơn giản, phụ tùng dễ tìm
- Tiêu thụ điện ổn định 0.8-1.2 kW/RT
Hạn chế:
- Không đạt nhiệt độ <-20°C
- Hiệu suất giảm nhanh khi tỷ số nén >8:1
- Nhiệt độ khí thải cao (80-95°C), ảnh hưởng tuổi thọ dầu máy
Hệ Thống 2 Cấp: Công Nghệ Làm Lạnh Sâu
Với sơ đồ máy lạnh công nghiệp 2 cấp, môi chất được nén qua 2 giai đoạn, đạt nhiệt độ bay hơi -40°C đến -60°C. Giữa 2 cấp nén có bình trung gian (intercooler) làm mát khí nén, giảm nhiệt độ khí thải xuống 60-70°C.
Khi nào cần dùng 2 cấp:
- Kho lạnh đông <-25°C (thủy hải sản, thịt đông lạnh)
- Sản xuất kem, bia, nước giải khát cần nhiệt độ -30°C
- Bảo quản dược phẩm, hóa chất đặc biệt
Hiệu suất so sánh:
| Thông số | 1 Cấp | 2 Cấp |
|---|---|---|
| Nhiệt độ bay hơi | -15°C đến 10°C | -60°C đến -20°C |
| COP | 2.8-3.5 | 2.0-2.8 |
| Tỷ số nén | <8:1 | 8:1-15:1 |
| Chi phí đầu tư | 100% | 140-160% |
| Tiêu thụ điện | 0.8-1.2 kW/RT | 1.2-1.8 kW/RT |
Chu Trình Làm Lạnh 1 Cấp: Phân Tích Từng Giai Đoạn

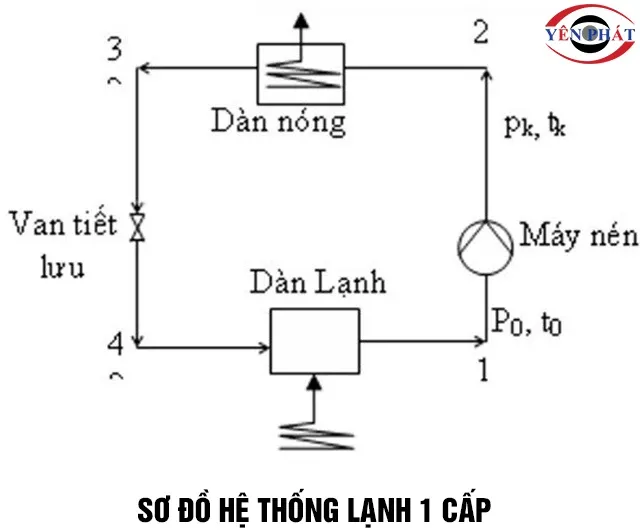

Sơ đồ hệ thống lạnh 1 cấpChu trình làm lạnh 1 cấp với 4 quá trình chính
Giai đoạn 1 – Nén đẳng entropy (1→2):
Hơi môi chất áp suất thấp (5-7 bar, 10-15°C) được compressor hút vào, nén lên 18-25 bar, nhiệt độ tăng lên 80-95°C. Công suất nén tính theo công thức: W = m × (h2 – h1), với m là lưu lượng môi chất (kg/s).
Giai đoạn 2 – Ngưng tụ đẳng áp (2→3):
Hơi quá nhiệt vào condenser, tỏa nhiệt cho nước làm mát hoặc không khí. Nhiệt độ giảm từ 80-95°C xuống 35-45°C (nhiệt độ ngưng tụ), chuyển hoàn toàn sang pha lỏng. Nhiệt lượng tỏa ra: Q = m × (h2 – h3).
Giai đoạn 3 – Tiết lưu đẳng enthalpy (3→4):
Môi chất lỏng qua van tiết lưu (TXV hoặc EEV), áp suất giảm đột ngột từ 18-25 bar xuống 5-7 bar, nhiệt độ giảm xuống -10°C đến 5°C. Một phần môi chất bay hơi (flash gas) chiếm 20-30% khối lượng.
Giai đoạn 4 – Bay hơi đẳng áp (4→1):
Môi chất 2 pha vào evaporator, hấp thụ nhiệt từ không khí/nước cần làm lạnh, bay hơi hoàn toàn thành hơi bão hòa. Năng suất lạnh: Q₀ = m × (h1 – h4). Độ quá nhiệt (superheat) tại đầu ra evaporator thường 5-8°C.
Hệ Thống 2 Cấp: Tối Ưu Cho Nhiệt Độ Cực Thấp
Sơ đồ hệ thống lạnh 2 cấpCấu trúc hệ thống 2 cấp với bình trung gian
Trong sơ đồ máy lạnh công nghiệp 2 cấp, chu trình được chia làm 2 vòng áp suất:
Vòng áp thấp (cấp 1):
- Compressor cấp thấp nén hơi từ 2-3 bar lên 8-10 bar (áp suất trung gian)
- Nhiệt độ khí nén chỉ 40-50°C, thấp hơn nhiều so với 1 cấp
- Hơi nén vào bình trung gian, tách lỏng và làm mát
Vòng áp cao (cấp 2):
- Compressor cấp cao nén tiếp từ 8-10 bar lên 18-25 bar
- Nhiệt độ khí thải 60-70°C, giảm 20-25°C so với 1 cấp
- Tuổi thọ dầu máy tăng 50-70% nhờ nhiệt độ thấp hơn
Lợi ích kỹ thuật:
- COP tăng 15-20% so với 1 cấp ở cùng nhiệt độ bay hơi -30°C
- Giảm tỷ số nén mỗi cấp xuống 4-5:1, tăng độ tin cậy
- Tiết kiệm điện 10-15% cho ứng dụng nhiệt độ <-25°C
Ứng Dụng Thực Tế Theo Ngành

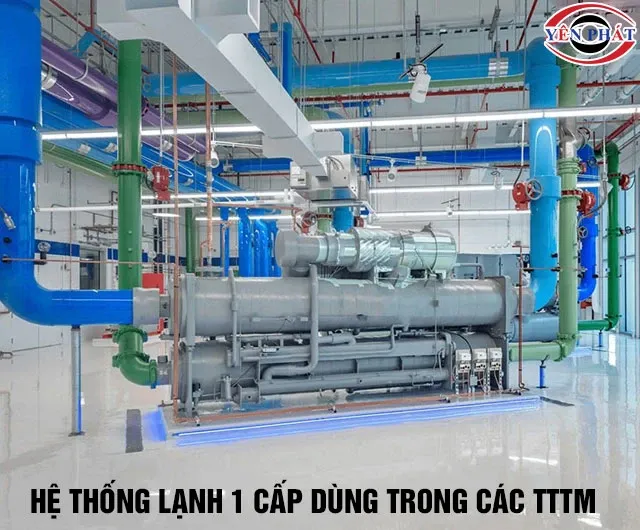

Ứng dụng hệ thống lạnh 1 cấpHệ thống 1 cấp trong siêu thị và nhà xưởng
Hệ Thống 1 Cấp
Điều hòa không khí nhà xưởng:
- Diện tích 500-3000m², công suất 20-100 HP
- Nhiệt độ duy trì 24-26°C, độ ẩm 60-70%
- Chiller làm mát nước 7-12°C, FCU phân phối khí lạnh
- Chi phí điện: 15.000-25.000 đồng/m²/tháng
Kho lạnh bảo quản 0-10°C:
- Rau củ quả, sữa, thực phẩm chế biến
- Công suất 10-50 HP, tải lạnh 30-40 kcal/m³/h
- Dàn lạnh kiểu cưỡng bức, quạt gió 3-5 m/s
- Thời gian hạ nhiệt: 8-12 giờ từ 30°C xuống 5°C
Sản xuất nước giải khát:
- Làm lạnh nước từ 25°C xuống 2-4°C
- Chiller công suất 30-80 RT, COP 3.2-3.8
- Hệ thống glycol phụ để tránh đóng băng
Hệ Thống 2 Cấp

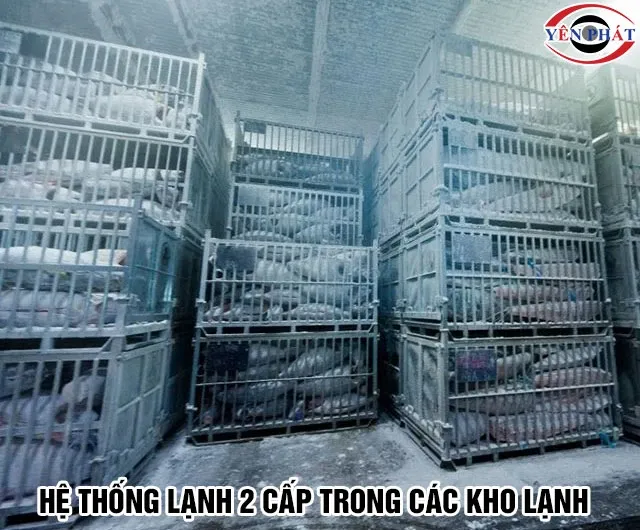

Ứng dụng hệ thống lạnh 2 cấpKho lạnh đông và nhà máy chế biến thủy sản
Kho lạnh đông -25°C đến -30°C:
- Thủy hải sản, thịt đông lạnh, thực phẩm xuất khẩu
- Công suất 50-200 HP, tải lạnh 50-70 kcal/m³/h
- Môi chất R404A hoặc R507, áp suất bay hơi 1.5-2.5 bar
- Chi phí điện: 80.000-120.000 đồng/tấn/tháng
Sản xuất kem công nghiệp:
- Nhiệt độ đông cứng -35°C đến -40°C
- Hệ thống cascade R404A/R23 hoặc NH3/CO2
- Thời gian đông: 2-4 giờ từ -5°C xuống -35°C
- Công suất 80-150 HP cho dây chuyền 5-10 tấn/ngày
Bảo quản dược phẩm đặc biệt:
- Vaccine, sinh phẩm cần -40°C đến -60°C
- Hệ thống 2 cấp cascade với R404A/R508B
- Độ chính xác ±1°C, hệ thống dự phòng 100%
- Chi phí đầu tư: 150-200 triệu đồng/10m³
Lựa Chọn Môi Chất Lạnh Phù Hợp
Năm 2026, ngành HVAC Việt Nam đang chuyển đổi sang môi chất thân thiện môi trường theo Nghị định thư Montreal:
R410A (đang dần loại bỏ):
- GWP = 2088, bị hạn chế từ 2025
- Áp suất cao, cần thiết bị chịu áp 43 bar
- Vẫn phổ biến trong hệ thống cũ
R32 (khuyến khích):
- GWP = 675, giảm 68% so với R410A
- Hiệu suất cao hơn 5-8%, tiết kiệm điện
- Dễ cháy nhẹ (A2L), cần thông gió tốt
R134a (hệ thống chiller):
- GWP = 1430, áp suất thấp, an toàn
- Phù hợp chiller ly tâm công suất lớn
- Giá thành ổn định 180.000-220.000 đồng/kg
NH3 – Ammonia (công nghiệp lớn):
- GWP = 0, hiệu suất cao nhất (COP 4.0-4.5)
- Độc, cần hệ thống an toàn nghiêm ngặt
- Chi phí vận hành thấp nhất, phù hợp >200 HP
Bảo Trì Và Xử Lý Sự Cố Thường Gặp
Sau 8 năm làm việc với hệ thống lạnh công nghiệp, tôi tổng hợp các vấn đề phổ biến:
Áp suất hút thấp (<4 bar):
- Nguyên nhân: thiếu môi chất, van tiết lưu tắc, lọc bẩn
- Kiểm tra: độ quá nhiệt >10°C, dòng điện compressor giảm 20-30%
- Xử lý: bổ sung môi chất, thay lọc, vệ sinh van tiết lưu
Áp suất đẩy cao (>28 bar):
- Nguyên nhân: condenser bẩn, quạt hỏng, nhiệt độ nước làm mát cao
- Kiểm tra: nhiệt độ ngưng tụ >50°C, dòng điện tăng 30-40%
- Xử lý: vệ sinh condenser, kiểm tra quạt, tăng lưu lượng nước
Compressor chạy liên tục:
- Nguyên nhân: thiếu môi chất, tải lạnh quá lớn, cảm biến lỗi
- Kiểm tra: nhiệt độ phòng không đạt, áp suất hút thấp
- Xử lý: kiểm tra rò rỉ, tính toán lại tải lạnh, hiệu chỉnh cảm biến
Lịch bảo trì định kỳ:
- Hàng tuần: kiểm tra áp suất, nhiệt độ, dòng điện
- Hàng tháng: vệ sinh lọc gió, kiểm tra dầu máy
- 3 tháng: vệ sinh condenser, evaporator
- 6 tháng: kiểm tra rò rỉ môi chất, thay lọc dầu
- Hàng năm: đại tu compressor, thay dầu máy
Hiểu rõ sơ đồ máy lạnh công nghiệp giúp bạn vận hành hiệu quả, tiết kiệm 15-25% chi phí điện và kéo dài tuổi thọ thiết bị. Với kinh nghiệm thực tế, tôi khuyên nên đầu tư hệ thống giám sát tự động (BMS) cho công suất >50 HP, chi phí khoảng 30-50 triệu nhưng hoàn vốn sau 2-3 năm nhờ tối ưu vận hành.
